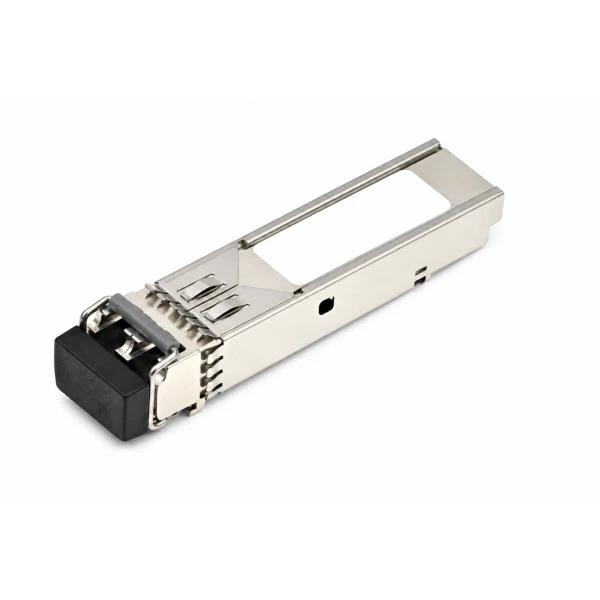

Трансивер Cisco CWDM-SFP-1470=, 1G, 1470 нм, 80 км SMF

Информация о трансивере Cisco CWDM-SFP-1470=

Cisco CWDM-SFP-1470= является трансивером SFP для гигабитного канала CWDM. Для запасного канала особенно важна проверка оптических соединений. Модуль используют с дуплексными LC. Полировка PC или UPC должна соответствовать линейному патч-корду. При подборе резервной позиции сверяют назначение спектрального входа мультиплексора. Передача относится к каналу с обозначением 1470 нм. Центр передатчика составляет 1470 нм. Используется одномодовое волокно G.652. Оптическое подключение выполняют через LC duplex с полировкой PC либо UPC. Температура корпуса при работе должна находиться в диапазоне от −5 до +70 °C. Защёлка имеет серый цвет. На квалифицированной линии IE3500 рассматривают дальность до 80 км.

Функциональные возможности

Отдельный CWDM-канал позволяет передавать гигабитный трафик через соответствующий спектральный тракт. При использовании пассивного уплотнителя соседние каналы согласуют в общем плане длин волн. Возможности Fibre Channel рассматривают отдельно для хоста с поддержкой линейных скоростей 1,06 и 2,12 Гбит/с.

Технические особенности

• Скорость Ethernet: 1 Гбит/с
• Модульный интерфейс: SFP
• Спектральное обозначение: 1470 нм
• Квалифицированная дальность: До 80 км на IE3500 с условиями линии
• Соединения патч-корда: LC duplex; PC или UPC
• Линейная среда: SMF G.652
• Температура при эксплуатации: От −5 до +70 °C
• Цвет защёлки извлечения: Серый
• Питание по току: 220 мА типично; 300 мА максимум
• Питающее напряжение: 3,1–3,5 В; типично 3,3 В

Совместимость с оборудованием

Cisco IE3500 допускает это семейство оптики в квалифицированных гигабитных интерфейсах с подходящим IOS XE. Для Cisco ASR 920 выбирают согласованный SFP-порт с поддержкой CWDM-SFP. Допустимую температуру шасси сверяют с условиями применения коммерческих модулей. Кабельная часть соединения должна соответствовать LC PC или UPC.

Расчёт оптической линии

Перед включением резервного трансивера измеряют или рассчитывают потери между оптическими интерфейсами. Для гигабитного Ethernet указан бюджет 29 дБ, но предельная мощность на входе приёмника также должна соблюдаться. Короткая линия может потребовать ослабления. Для выбранного порта IE3500 принимают квалифицированную дальность до 80 км.

Комплектация

Поставка Cisco CWDM-SFP-1470= (Сиско) содержит один запасной SFP. При заказе к нему определяют подходящий патч-корд и спектральный порт пассивного оборудования. Мультиплексор и кабельная трасса комплектуются самостоятельно. Выбор запасного модуля выполняют по каналу существующей линии.
