Линейная карта FC Cisco DS-X9748-3072K9=, 48 FC, до 64G, MDS 9700

Информация о линейной карте FC Cisco DS-X9748-3072K9=

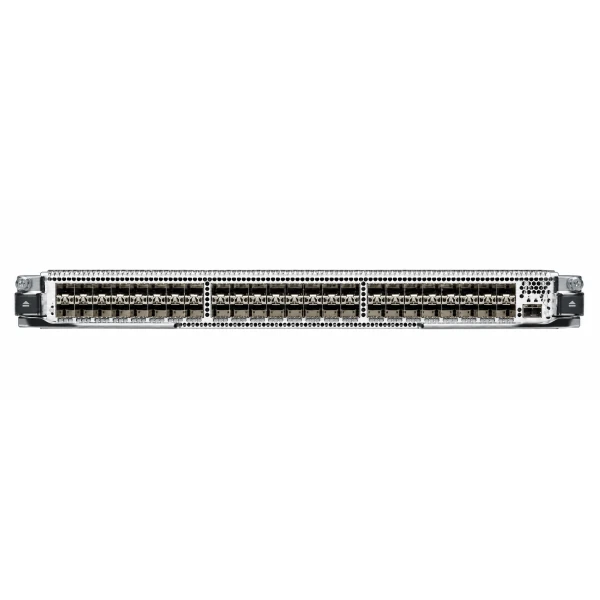

Cisco DS-X9748-3072K9= представляет собой запасную 48-портовую линейную карту Fibre Channel семейства MDS 9700. Артикул обозначает один физический коммутационный модуль. На карте предусмотрено 48 FC-портов. Поддерживаемые аппаратные режимы составляют 8, 16, 32 и 64 Гбит/с. Оптическую комплектацию согласуют в спецификации выбранных линий. Карта занимает одну позицию I/O совместимого директора. Для управления требуется Supervisor-4. Необходимы Fabric-3, предназначенные для модели шасси. Базовый программный выпуск для платы начинается с MDS NX-OS 9.2(1). Применение трансиверов 64G требует поддерживаемого NX-OS 9.3(1) или более позднего выпуска. Допустимый диапазон температуры воздуха составляет от 0 до 40 °C. Процедуру горячей замены выбирают по установленной аппаратной и программной конфигурации.

Функциональные возможности

Запасную карту применяют в поддерживаемой конфигурации SAN при замене либо расширении FC-подключений. Набор линий определяют по серверным HBA, целевым портам хранения и ISL. Возможность SAN Analytics согласуют для подходящего более позднего выпуска и необходимых прав; в 9.2(1) эта функция на карте не поддерживается.

Технические особенности

• Порты запасной карты: 48 Fibre Channel
• FC-скорости: 8/16/32/64 Гбит/с при квалифицированной оптике
• Позиция компонента: Один I/O-слот
• Модуль управления: Supervisor-4
• Коммутационная фабрика: Fabric-3 соответствующего MDS 9706, MDS 9710 или MDS 9718
• Поддержка платы и 64G: 9.2(1) для платы; 9.3(1) или позднее для 64G-оптики
• Выбор трансиверов: Квалифицированная FC-оптика по спецификации линий
• Воздух при работе: От 0 до 40 °C
• Замена компонента: Горячая по процедуре выбранной конфигурации

Совместимость с оборудованием

Модуль устанавливают в Cisco MDS 9706, MDS 9710 либо MDS 9718 с Supervisor-4. Для выбранной платформы нужны DS-X9706-FAB3, DS-X9710-FAB3 либо DS-X9718-FAB3 соответственно. Трансиверы, волокно и скорость согласуют для каждого FC-подключения, а для оптики 64G проверяют NX-OS не ниже 9.3(1).

Как выбрать компонент

Подбор начинают с точного обозначения заменяемого компонента и состояния директора. Затем определяют состав оптики, свободную I/O-позицию и подходящий выпуск NX-OS. Аппаратные зависимости Supervisor-4 и Fabric-3 сохраняются независимо от выбора трансиверов для линий.

Комплектация

Товарная единица DS-X9748-3072K9= содержит одну запасную 48-портовую FC-карту. Состав трансиверов, кабелей и программных прав фиксируют в спецификации. Шасси и управляющие компоненты директора должны соответствовать выбранной конфигурации.

Как заказать

Для заказа Cisco DS-X9748-3072K9= (Сиско) укажите модель MDS 9700 и артикул заменяемой платы. Спецификацию можно направить для проверки оптики и программных условий либо оформить позицию через корзину. После подбора согласуют доставку и приёмку на объекте.
