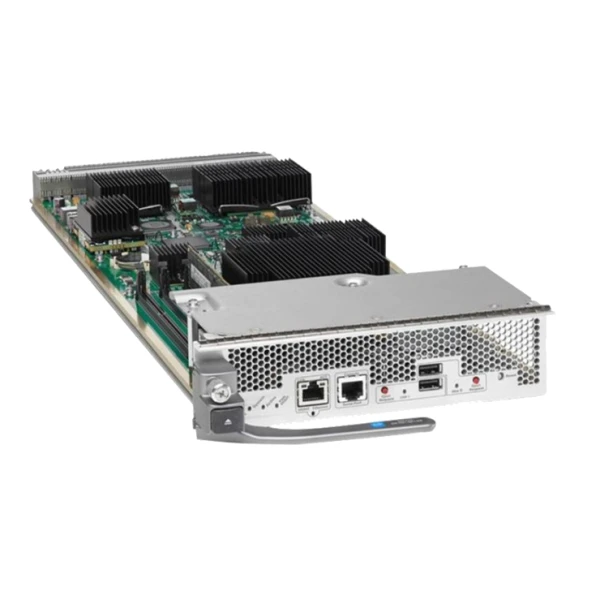

Модуль управления Cisco DS-X97-SF4-K9, 2 USB 3.0, MGMT0 1GbE, MDS 9700

Информация о модуле управления Cisco DS-X97-SF4-K9

Cisco DS-X97-SF4-K9 выполняет функции управления модульным директором SAN. Это модуль Supervisor-4 для семейства MDS 9700. Поддерживаются шасси MDS 9706, MDS 9710 и MDS 9718. В MDS 9706 и MDS 9710 поддержка начинается с NX-OS 8.4(1). Для MDS 9718 требуется поддерживаемый выпуск не ниже NX-OS 8.4(2a). Активный интерфейс MGMT0 работает на скоростях 10, 100 и 1000 Мбит/с. Для последовательной консоли предусмотрен разъём RJ-45 RS-232. На лицевой панели находятся два порта USB 3.0. Резервирование Supervisor-4 по схеме 1+1 требует двух совместимых модулей. Данная товарная позиция содержит один модуль управления. Рабочая температура окружающего воздуха составляет от 0 до 40 °C. Состав Fabric-модулей и линейных карт выбирают для конкретного шасси и программной конфигурации.

Функциональные возможности

Supervisor-4 обеспечивает управление директором, диагностику и работу программных функций SAN. В конфигурации с двумя подходящими модулями согласуют активную и резервную роли. Условия переключения и миграции определяют для установленного MDS NX-OS и аппаратного состава шасси.

Технические особенности

• Аппаратное назначение: Supervisor-4, модуль управления MDS 9700
• Активный порт управления: MGMT0 Ethernet 10/100/1000 Мбит/с
• Последовательная консоль: Один RS-232 с разъёмом RJ-45
• Порты USB: Два USB 3.0
• Шасси директоров: Cisco MDS 9706, MDS 9710, MDS 9718
• Минимальные выпуски по шасси: MDS 9706/9710: 8.4(1); MDS 9718: 8.4(2a)
• Резервирование управления: 1+1 при установке двух совместимых Supervisor-4
• Температура воздуха: От 0 до 40 °C
• Количество модулей в позиции: Один Supervisor-4

Совместимость с оборудованием

Модуль устанавливают в предназначенную для Supervisor позицию MDS 9706, MDS 9710 либо MDS 9718. Для MDS 9706 и MDS 9710 минимальный выпуск составляет 8.4(1), а для MDS 9718 это 8.4(2a); применяемые линейные карты могут требовать более поздний MDS NX-OS. В конфигурациях с 64G FC-картами дополнительно нужны соответствующие шасси модули Fabric-3.

Как выбрать компонент

Перед выбором проверяют модель директора, установленный Supervisor и план миграции. Supervisor-4 не смешивают с Supervisor-1 или Supervisor-1E в рабочей конфигурации; переход выполняют по процедуре для выбранного выпуска. Порт MGMT0 используют для управления, а поддержку остальных физических интерфейсов сверяют с программными ограничениями платформы.

Комплектация

Товарная единица DS-X97-SF4-K9 представляет собой один модуль Supervisor-4. Для схемы 1+1 отдельно предусматривают второй совместимый Supervisor-4. Шасси, Fabric-модули, линейные карты и необходимые программные права согласуют в спецификации.

Как заказать

Для заказа Cisco DS-X97-SF4-K9 (Сиско) укажите модель MDS 9700 и текущий выпуск NX-OS. Специалист поможет проверить аппаратные зависимости и состав конфигурации. Заказ можно оформить через корзину или по спецификации, добавив адрес и условия доставки.
