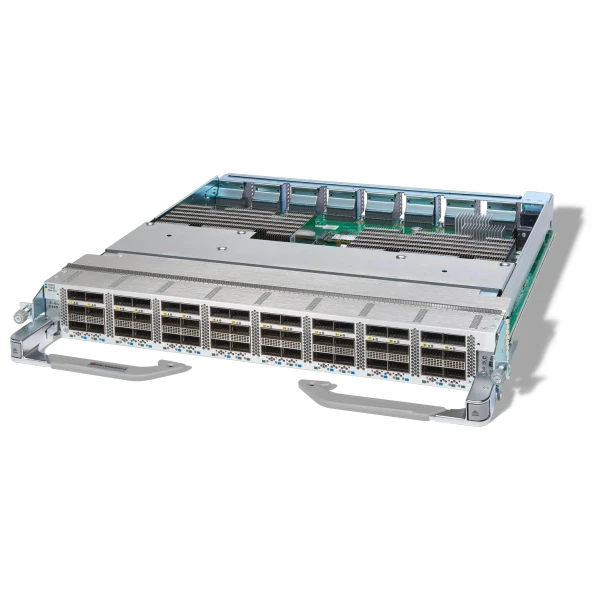

Линейная карта Cisco N9K-X98900CD-A, подключения 400g: 14× QSFP-DD, подключения 100g: 34× QSFP28, общая портовая полоса: До 9 Тбит/с на лицевой панели

Информация о товаре Cisco N9K-X98900CD-A: линейная карта

Cisco Nexus N9K-X98900CD-A объединяет 14 портов 400G и 34 порта 100G на одной линейной карте. Всего на её панели размещены 48 внешних интерфейсов. Подключения 400G используют гнёзда QSFP-DD. Для отдельных линий 100G предусмотрены QSFP28. Суммарная полоса лицевых портов составляет 9 Тбит/с. Коммутационная архитектура построена на двух Cisco Silicon One Q200. Память для пакетов включает 216 МБ буфера и дополнительные 16 ГБ. Аппаратная поддержка MACsec предусмотрена на 16 портах QSFP28 верхнего ряда. Карта совместима с модульными шасси Nexus 9804 и Nexus 9808. Её системная конфигурация допускает supervisor SUP-A или SUP-B. Полная полоса с подключениями 400G требует семи совместимых fabric-модулей. Для работы всех внешних портов в режиме 100G минимальный набор сокращается до четырёх fabric.

Функциональные возможности

Смешанная портовая ёмкость подходит для spine-узла, в котором одновременно нужны соединения 100G и 400G. Через QSFP-DD можно подключать более скоростные участки фабрики, а QSFP28 использовать для отдельных линий 100G. Для защищённых соединений выбирают аппаратно поддержанные MACsec-порты и согласуют настройки с удалённым оборудованием.

Технические особенности

• Подключения 400G: 14× QSFP-DD
• Подключения 100G: 34× QSFP28
• Общая портовая полоса: До 9 Тбит/с на лицевой панели
• Коммутационные процессоры: Два Cisco Silicon One Q200
• Буферная память: 216 МБ + 16 ГБ
• Порты с MACsec: 16 гнёзд QSFP28 верхнего ряда; доступность функции зависит от ПО и прав
• Fabric в режиме 400G: Минимум семь модулей совместимого типа
• Fabric в режиме всех портов 100G: Минимум четыре модуля
• Управляющие модули: N9K-C9800-SUP-A либо N9K-C9800-SUP-B
• Программная среда: NX-OS с поддержкой выбранных режимов портов и функций

Совместимость с оборудованием

В Nexus 9808 карта работает с N9K-C9808-FM-A либо N9K-C9808-FM-B, а в Nexus 9804 – с N9K-C9804-FM-A. Допускаются управляющие модули N9K-C9800-SUP-A и N9K-C9800-SUP-B. При использовании 400G устанавливают минимум семь fabric соответствующего шасси; восьмой позволяет реализовать резервирование 7+1. Функции NX-OS и требуемые права DCN, включая защиту MACsec, проверяют для выбранного релиза и конфигурации.

Планирование портов 100G и 400G

Трассы 400G и 100G распределяют между портами с учётом форм-фактора оптики и потребности в шифровании. Разветвление 2×200G на QSFP-DD поддерживается начиная с NX-OS 10.4(3)F при совместимой сборке. Для режимов 4×100G, 4×25G и 4×10G проверяют конкретный порт и программную поддержку, поскольку ограничения MACsec-портов зависят от версии. В режиме всех портов 100G можно использовать минимум четыре fabric-модуля, отдельно рассчитав необходимый резерв системы.

Комплектация

По артикулу N9K-X98900CD-A поставляется одна линейная карта с портами QSFP-DD и QSFP28. Оптические модули и кабели определяются схемой соединений и указываются отдельными позициями заказа. Состав шасси, supervisor, fabric, охлаждения, питания и лицензирования согласуют в проектной спецификации.

Как купить комбинированную карту Nexus

Добавьте Cisco (Сиско) N9K-X98900CD-A с нужным количеством в корзину либо направьте заявку со спецификацией. Для консультации укажите модель Nexus 9800, установленные fabric и требуемое число линий каждой скорости. Доставку по России рассчитаем по адресу объекта и условиям получения груза.
