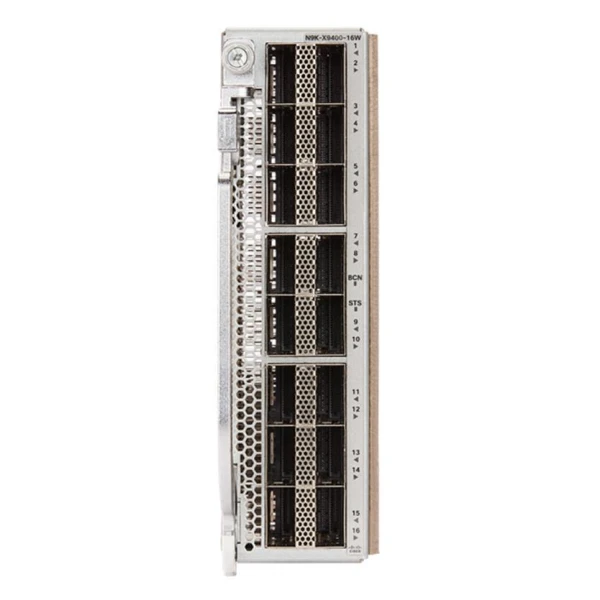

Линейный модуль Cisco N9K-X9400-16W: 16 QSFP56, 100/200G, Nexus 9408

Информация о линейном модуле Cisco N9K-X9400-16W

Cisco N9K-X9400-16W - линейный модуль для расширения портовой ёмкости Nexus 9408. Модель оснащена 16 интерфейсами QSFP56. Она рассчитана на соединения 100G и 200G. Для установки используется одна позиция LEM. Все порты поддерживают аппаратные средства MACsec. Доступность шифрования согласуется с программной конфигурацией сети. При выборе скорости 200G действуют правила размещения соседней оптики. Подключение рядом с трансивером другой скорости для такого режима не предусмотрено. Типичное потребление платы составляет 100 Вт. Для расчёта её предельной нагрузки используют значение 145 Вт. Набор портовых плат позволяет конфигурировать модульное шасси под конкретную топологию. Подбор оптики проводят вместе с проверкой используемого выпуска ПО.

Функциональные возможности

Шестнадцать QSFP56 обеспечивают высокую плотность соединений без заполнения отдельного слота каждым портом. Разрешённые режимы 100G и 200G выбирают с учётом структуры подключений. Аппаратные средства MACsec помогают организовать защищённые линии при подходящих программных условиях.

Технические особенности

• Функция аппаратной позиции: Линейный модуль LEM
• Доступные фронтальные порты: 16
• Формат оптических соединений: QSFP56
• Рабочие скорости модели: 100/200G
• Возможность MACsec: На всех 16 портах при поддерживаемой конфигурации
• Типовая расчётная нагрузка: Типично 100 Вт
• Пиковый бюджет платы: До 145 Вт
• Размеры аппаратной платы В × Ш × Г: 6,73 × 1,88 × 9,45 дюйма
• Вес модуля без упаковки: 1,87 кг
• Модулей в комплекте: Один линейный модуль LEM

Совместимость с оборудованием

Для работы применяется шасси Cisco N9K-C9408 с управляющим модулем N9K-C9400-SUP-A и коммутационной платой N9K-C9400-SW-GX2A. При использовании 200G соседняя оптика должна работать на той же скорости: сочетание с трансивером другого скоростного класса в соседнем порту не поддерживается. Выбранные режимы портов согласуют с NX-OS или ACI и перечнем поддерживаемых трансиверов.

Комплектация

Cisco N9K-X9400-16W (Сиско) поставляется в количестве одного LEM. Это отдельный аппаратный компонент для оснащения выбранного слота расширения. План подключений на 16 интерфейсах и необходимый набор оптики оформляют в составе конфигурации коммутатора.
