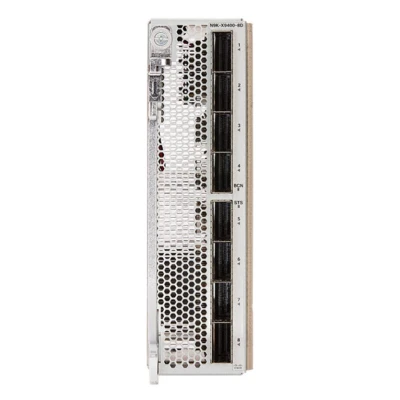

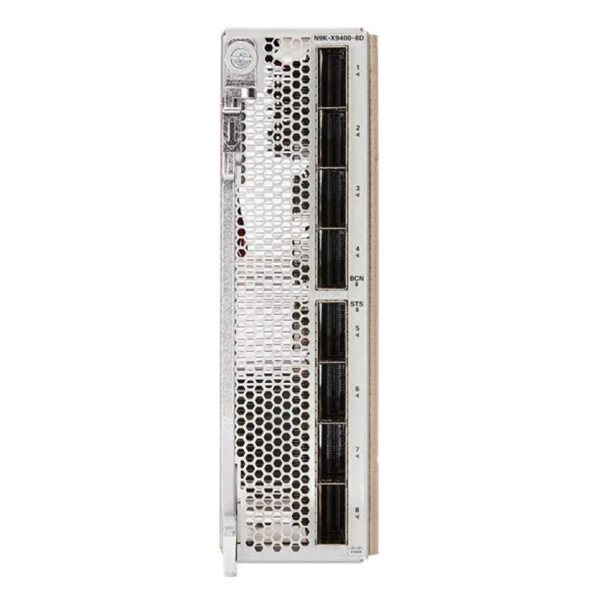

Линейный модуль Cisco N9K-X9400-8D: 8 QSFP-DD, 400G, Nexus 9408

Информация о линейном модуле Cisco N9K-X9400-8D

Cisco N9K-X9400-8D - линейный модуль LEM для модульного коммутатора Nexus 9408. На его панели находятся восемь гнёзд QSFP-DD. Они предназначены для подключений Ethernet 400G. Плата занимает одну из восьми позиций расширения шасси. Такое исполнение подходит для построения высокоскоростных связей внутри центра обработки данных. Пропускную способность системы формирует выбранный набор модулей и центральная switch card. Аппаратная поддержка MACsec предусмотрена на всех восьми портах. Использование шифрования согласуют с режимом и лицензированием программного обеспечения. Для оптических модулей повышенной мощности действует отдельный предел на шасси. Типичное потребление самой платы составляет 120 Вт. Максимальное значение для этого модуля достигает 140 Вт. При подборе конфигурации также учитывают питание и охлаждение всей системы.

Функциональные возможности

Восемь интерфейсов QSFP-DD позволяют сосредоточить линии 400G в одной позиции расширения. Защиту канального трафика можно организовать средствами MACsec при наличии соответствующего программного режима. В системе с несколькими LEM размещение мощной оптики планируют по общему бюджету шасси.

Технические особенности

• Назначение платы: Линейный модуль LEM
• Количество оптических гнёзд: 8
• Исполнение интерфейса: QSFP-DD
• Основная скорость линии: 400G
• Аппаратная защита трафика: На всех восьми портах; зависит от режима и разрешений ПО
• Обычное потребление модуля: Типично 120 Вт
• Верхняя граница мощности: До 140 Вт
• Размеры В × Ш × Г: 6,73 × 1,88 × 9,45 дюйма
• Масса одной платы: 1,7 кг
• Число плат в товарной позиции: Один линейный модуль LEM

Совместимость с оборудованием

Модуль устанавливается в Cisco N9K-C9408 с совместимой supervisor-платой N9K-C9400-SUP-A и центральной N9K-C9400-SW-GX2A. Для всей восьмислотовой системы разрешено не более 32 оптических модулей 400G с потреблением 20 Вт; их можно распределять по любым портам 400G. Конкретные трансиверы, выпуск NX-OS или ACI и необходимые права на функции согласуют при подборе.

Комплектация

Товарная позиция Cisco N9K-X9400-8D (Сиско) включает один линейный модуль. Набор оптики выбирают под восемь требуемых линий, а шасси и его управляющие компоненты оформляют как части общей конфигурации. Мощность питания и набор вентиляторов системы согласуют с выбранной нагрузкой.
