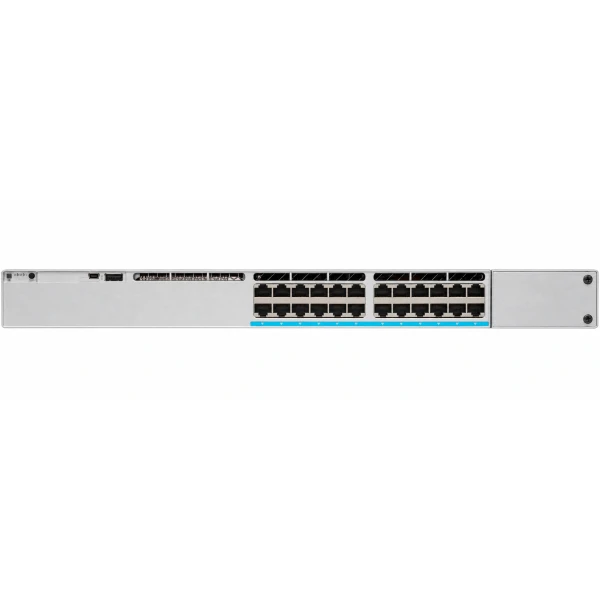

Коммутатор Cisco C9300-24U-M, Стойка, 1U, семейство: C9300-M, основные подключения: 24 × RJ45 1 Гбит/с

Информация о товаре Cisco C9300-24U-M: коммутатор

Исполнение Cisco Catalyst C9300-24U-M предназначено для корпоративной коммутации с облачной конфигурацией. Её применяют при построении проводного сегмента подразделения компании. Набор интерфейсов доступа: 24 × RJ45 1 Гбит/с. Конфигурация восходящих портов определяется заказанным сетевым модулем. PoE-нагрузку рассчитывают в рамках 830 Вт суммарно и до 60 Вт на разъём. Соединения стека используют аппаратную полосу 480 Гбит/с. В качестве первичного источника используется PWR-C1-1100WAC-P-M. При проектировании резервирования можно дополнить систему совместимым вторым БП. Устройство компонуют в стойке рядом с сетевыми панелями и маршрутизаторами. Помимо основных сетевых подключений есть специализированный management-порт. На этапе проекта оценивают схему агрегации и характер трафика подключённых систем. Узел допускает самостоятельное применение и построение совместимого физического стека.

Функциональные возможности

Разделение широковещательных доменов выполняют средствами IEEE 802.1Q. Политики обработки пакетов включают настройку качества обслуживания. Портовую аутентификацию согласуют с корпоративной службой RADIUS. Диагностика включает удалённый захват пакетов и анализ событий в Dashboard.

Технические особенности

• Основные интерфейсы: 24 × RJ45 1 Гбит/с.
• Uplink: Сменный сетевой модуль, приобретается отдельно.
• PoE: До 60 Вт на порт; бюджет с основным БП 830 Вт.
• Коммутационная ёмкость: 208 Гбит/с.
• Аппаратная полоса стека: 480 Гбит/с.
• Основной блок питания: PWR-C1-1100WAC-P-M.
• Поддержка двух источников питания с горячей заменой.
• Форм-фактор: стоечный 1U.
• Режим эксплуатации: Meraki Dashboard, cloud configuration.

Совместимость с оборудованием

Для стыковки с агрегацией рассматривают модули c9300-nm-8x-m с sfp+ либо c9300-nm-2y-m с sfp28, проверяя скорость и среду передачи. Состав аппаратного стека серии C9300-M требует подбора STACK-T1-50CM-M и кабельных длин. Точки доступа Cisco CW9171I и IP-телефоны Cisco 8841 подключают после проверки PoE-класса и суммарной мощности.

Выбор программных прав

Аппаратной модели C9300-24U-M соответствует класс Enterprise LIC-C9300-24E и класс Advanced LIC-C9300-24A. Редакцию программного пакета сопоставляют с другими коммутаторами в организации и сроком эксплуатации. Классические права и Subscription подбирают по разным правилам учёта.

Как заказать

Передайте список требуемых коммутаторов для проверки комплектации. Для проверки состава заказа перечислите модули, блоки питания и варианты монтажа. Для доставки по России укажите адрес объекта и контакт получателя.

Комплектация

Базовую поставку Cisco (Сиско) C9300-24U-M составляют аппаратный узел, один источник PWR-C1-1100WAC-P-M и кронштейны для стойки. Установлено 3 вентилятора. Сетевые аксессуары, резервное питание, стековые кабели и лицензии согласуют по требованиям проекта. Сменный сетевой модуль приобретается отдельно. Исполнение кабеля питания уточняют при согласовании аппаратной поставки.
