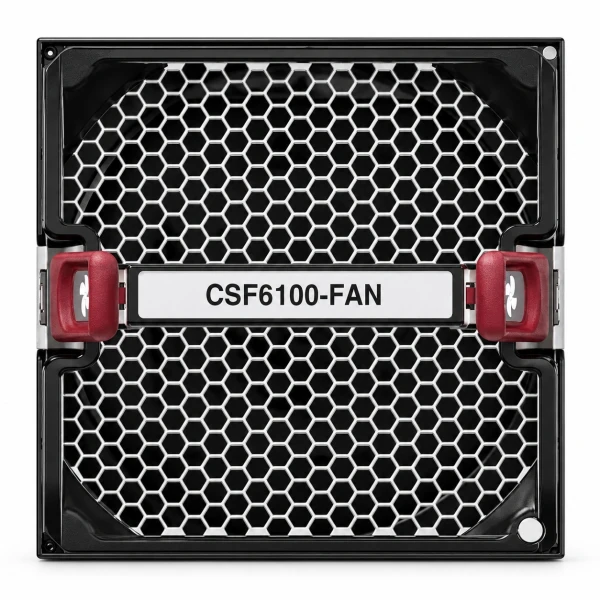

Вентиляторный модуль Cisco CSF6100-FAN для 6160/6170, 2 ротора, поток спереди назад

Информация о товаре Cisco CSF6100-FAN: вентилятор

Вентилятор Cisco CSF6100-FAN отвечает за охлаждение аппаратных межсетевых экранов Secure Firewall 6160 и 6170. Это отдельный сменный узел, устанавливаемый в заднюю часть платформы. Его конструкция объединяет два осевых ротора. Заказ одного изделия не означает покупку всей системы вентиляции межсетевого экрана. В штатном охлаждении шасси используются четыре вентиляторных модуля. Воздух проходит через платформу от интерфейсной панели к тыльной стороне. Поэтому установленное оборудование размещают с учётом холодного и горячего проходов. Состояние узла контролируется зелёной и жёлтой световой индикацией. Для обслуживания предусмотрена замена без выключения устройства при соблюдении установленной процедуры. Компонент относится к аппаратной части и применяется как в исполнениях ASA, так и Threat Defense. При подготовке ремонтного запаса проверяют маркировку установленного вентилятора. CSF6100-FAN является обычным заказным исполнением, а запасной вариант имеет отдельный артикул.

Функциональные возможности

При неисправности одного узла оставшиеся вентиляторы переходят на повышенную скорость. Это поддерживает воздушный тракт во время короткой сервисной операции. После извлечения модуля новый вентилятор необходимо установить в течение 30 секунд. До открытия отсека подготавливают подходящий компонент, чтобы не оставлять систему без требуемого охлаждения.

Технические особенности

• Аппаратная функция: принудительное охлаждение шасси межсетевого экрана.
• Два осевых вентилятора в одном сменном узле.
• Платформа использует четыре таких узла; товарная позиция содержит один.
• Монтаж в задние гнёзда FAN-1, FAN-2, FAN-3 или FAN-4.
• Общее направление потока через шасси: от I/O-панели назад.
• Возможна горячая замена по сервисной процедуре.
• Предельное время установки после извлечения старого узла: 30 секунд.
• Контроль работы: двухцветный индикатор состояния.

Совместимость с оборудованием

CSF6100-FAN используют в Cisco Secure Firewall 6160 и 6170. Выбор программного режима ASA либо Threat Defense не меняет назначение этого вентилятора. До установки сверяют PID узла и номер шасси, затем готовят нужный задний отсек. При эксплуатации в стойке сохраняют свободный доступ для извлечения вентилятора и прохождения выходящего воздуха.

Комплектация

Позиция CSF6100-FAN обозначает один вентиляторный узел. Корпус Secure Firewall и комплект остальных вентиляторов заказываются самостоятельно. Набор сопутствующих принадлежностей фиксируют в спецификации; поставка четырёх модулей по одному артикулу не предусмотрена.

Как заказать

Добавьте Cisco (Сиско) CSF6100-FAN в корзину либо направьте перечень аппаратных компонентов для обслуживания. Для точного подбора сообщите исполнение межсетевого экрана и число требуемых узлов. Если оборудование обслуживается в определённое окно, укажите дату получения и адрес доставки.
