Наружная направленная антенна Cisco CW-ANT-D1-NS-00, hpbw на 2,4 ггц: 75° по азимуту, 30° по углу места, идентификация модели: Самоидентификация SIA, температурный интервал: −40…+70 °C

Информация о товаре Cisco CW-ANT-D1-NS-00: наружная направленная антенна

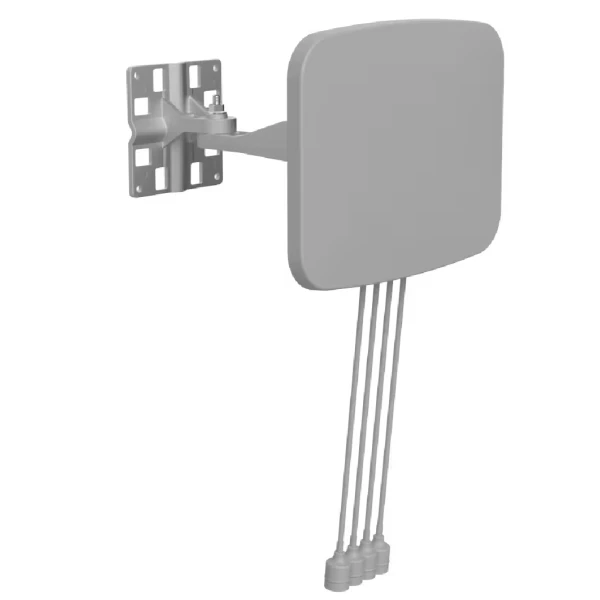

Cisco CW-ANT-D1-NS-00 – направленная патч-антенна для точки CW9163E. В одной панели объединены четыре антенных подключения. Два кабеля обслуживают диапазоны 2,4 и 5 ГГц. Ещё два кабеля предназначены для диапазона 6 ГГц. Усиление на частотах 2,4 ГГц равно 8 dBi. Для диапазонов 5 и 6 ГГц предусмотрено усиление 9 dBi. В диапазоне 2,4 ГГц диаграмма по половинной мощности составляет 75° по азимуту и 30° по углу места. Для 5 ГГц соответствующие углы равны 60° и 30°. В диапазоне 6 ГГц предусмотрены углы 72° и 27°. Встроенные кабели с N-Type имеют длину 0,6 м. Панель поддерживает распознавание SIA совместимой точкой. В поставку входит шарнирный монтажный комплект CW-MNT-ART2-00.

Функциональные возможности

Направленная панель обслуживает выбранную зону перед монтажной позицией и согласует все три диапазона с внешней антенной системой CW9163E. Цветовая маркировка встроенных кабелей помогает распределить подключения по назначению радиопортов. Шарнирное крепление позволяет выбирать направление панели при установке на стену или мачту.

Технические особенности

• Антенная система: Направленная трёхдиапазонная панель 2×2
• Назначение подключений: 2 линии 2,4/5 ГГц и 2 линии 6 ГГц
• Коэффициент усиления: 8 dBi на 2,4 ГГц; 9 dBi на 5 и 6 ГГц
• HPBW на 2,4 ГГц: 75° по азимуту, 30° по углу места
• HPBW на 5 / 6 ГГц: 60°×30° / 72°×27°
• Встроенная кабельная часть: 4 кабеля N-Type длиной 0,6 м с защитными чехлами
• Идентификация модели: Самоидентификация SIA
• Размеры и масса панели: 268,8×210,2×35 мм; 0,872 кг без крепления
• Температурный интервал: −40…+70 °C
• Монтажный комплект: CW-MNT-ART2-00, стена или мачта

Совместимость с оборудованием

Для CW-ANT-D1-NS-00 используется Cisco Wireless CW9163E, которой достаточно одной такой панели на четыре антенных порта. Кабели A и B относятся к 6 ГГц, а C и D – к 2,4/5 ГГц; подключение выполняют с учётом цветовой маркировки. Эта схема отличается от антенных портов Meraki MR76 и MR86, поэтому совместимость с ними для данной панели не предусмотрена.

Подключение четырёх кабелей и монтаж

Перед монтажом определяют направление обслуживаемого сектора и маршрут четырёх коротких кабелей. Крепление CW-MNT-ART2-00 позволяет использовать вариант с удлинительным плечом или без него в зависимости от установки. Заземление согласуют с инфраструктурой объекта и предусмотренными принадлежностями монтажного комплекта.

Комплектация

В товарную единицу CW-ANT-D1-NS-00 входит одна трёхдиапазонная панель с четырьмя встроенными кабелями и защитными погодными чехлами. Предусмотрен полный монтажный набор с CW-MNT-ART2-00, кабельными вводами, пылезащитными колпачками и принадлежностями заземления. В наборе есть короткий провод для подключения к подходящему блоку заземления; длинный медный провод до заземляющего электрода подбирают отдельно.

Подбор направленной панели CW9163E

Для оформления поставки укажите Cisco (Сиско) CW-ANT-D1-NS-00, число CW9163E и тип опоры. При согласовании заказа проверим встроенную кабельную часть и нужный вариант шарнирного монтажа. Стоимость и доставку по России уточним по спецификации и адресу объекта.
