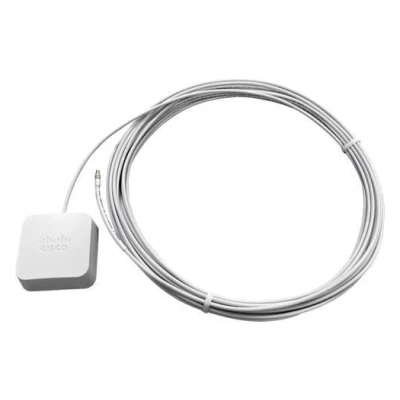

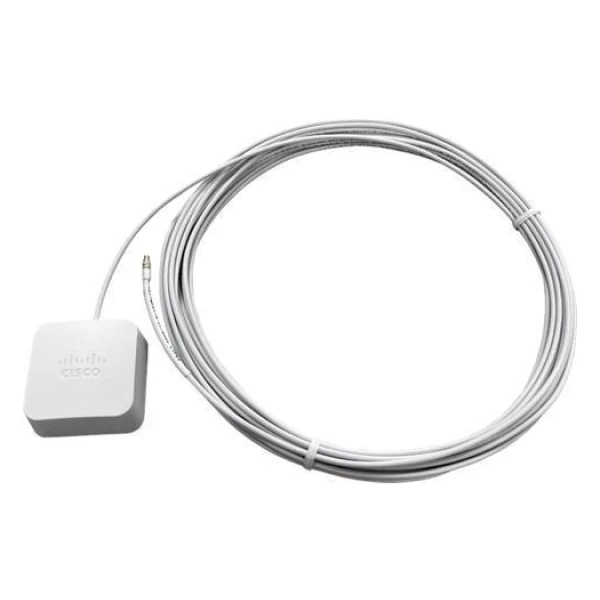

GNSS-антенна Cisco CW-ANT-GPS1-M-00, полоса l5: 1164,45–1188,45 МГц, полоса l1: 1559,05–1610,5 МГц, поляризация: Правосторонняя круговая, RHCP

Информация о товаре Cisco CW-ANT-GPS1-M-00: GNSS-антенна

Cisco CW-ANT-GPS1-M-00 – внешняя антенна спутниковой навигации для совместимых беспроводных платформ. Она позволяет вынести место приёма GNSS ближе к окну или другой позиции с обзором неба. Поддерживается приём в полосах L1 и L5. Интервал L5 составляет 1164,45–1188,45 МГц. Для L1 предусмотрены частоты 1559,05–1610,5 МГц. Антенна использует правостороннюю круговую поляризацию RHCP. Пиковое усиление равно 5 dBic. Номинальное входное сопротивление составляет 50 Ом. Встроенный кабель длиной 10 м имеет исполнение plenum. На его конце находится разъём MMCX M-type. Размер антенного корпуса составляет 50×50×19 мм. Основной сценарий размещения предусматривает монтаж у окна с учётом качества спутникового сигнала.

Функциональные возможности

Выносная приёмная часть помогает получить данные о местоположении точки, установленной вдали от подходящего окна. Эти данные могут использоваться инфраструктурой беспроводной сети в поддерживаемых сценариях определения координат и AFC. Рабочий режим точки, доступность функций и региональные требования проверяют отдельно для выбранной платформы.

Технические особенности

• Полоса L5: 1164,45–1188,45 МГц
• Полоса L1: 1559,05–1610,5 МГц
• Поляризация: Правосторонняя круговая, RHCP
• Пиковое усиление: 5 dBic
• Номинальный импеданс: 50 Ом
• Размер корпуса: 50×50×19 мм
• Кабельная линия: Интегрированная, 10 м, plenum
• Тип соединителя: MMCX M-type
• Температурный диапазон: От −40 до +85 °C
• Способы крепления: Клеевые площадки либо встроенная магнитная основа

Совместимость с оборудованием

Для CW9176, CW9178 и CW9179 предусмотрено непосредственное подключение CW-ANT-GPS1-M-00 к поддерживаемому разъёму MMCX. В конфигурациях CW9171, CW9172I и CW9174 нужен отдельный модуль CW-ACC-GPS1=. Через этот модуль антенну также используют с CW9162, CW9164, CW9166 и C9136. Конкретную аппаратную модель и версию программного обеспечения согласуют до монтажа.

Размещение антенны у окна

При выборе окна проверяют, не ослабляют ли спутниковый сигнал металлизированное остекление и препятствия. Кабель прокладывают без повреждения оболочки и натяжения у разъёма. Крепление допускает клеевые площадки или встроенную магнитную основу корпуса. Для эксплуатации вне США и Канады устанавливают комплектное устройство защиты от перенапряжения; возможность наружного размещения согласуют с условиями страны установки.

Комплектация

Товарная позиция содержит одну GNSS-антенну с интегрированным кабелем 10 м. В монтажный набор входят кронштейн, клейкая лента и устройство защиты от перенапряжения. Модуль CW-ACC-GPS1= заказывают отдельно там, где он требуется аппаратной платформе.

Как заказать GNSS-антенну с MMCX

Укажите Cisco (Сиско) CW-ANT-GPS1-M-00 и модель точки, для которой нужна внешняя приёмная антенна. Сообщите предполагаемое место крепления и путь прокладки кабеля. Подберём требуемые дополнительные компоненты, уточним цену и организуем доставку.
