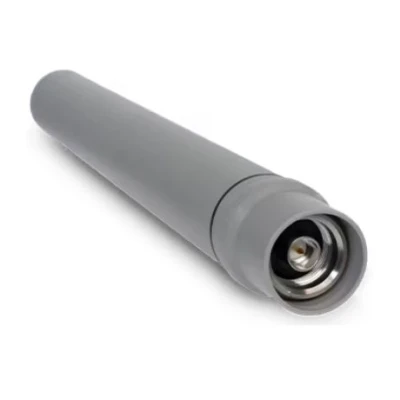

Наружная всенаправленная антенна Cisco CW-ANT-O1-NS-00, частотные диапазоны: 2,4 / 5 / 6 ГГц, усиление 2,4 ггц: 4 dBi, усиление 5 и 6 ггц: 8 dBi в каждом диапазоне

Информация о товаре Cisco CW-ANT-O1-NS-00: наружная всенаправленная антенна

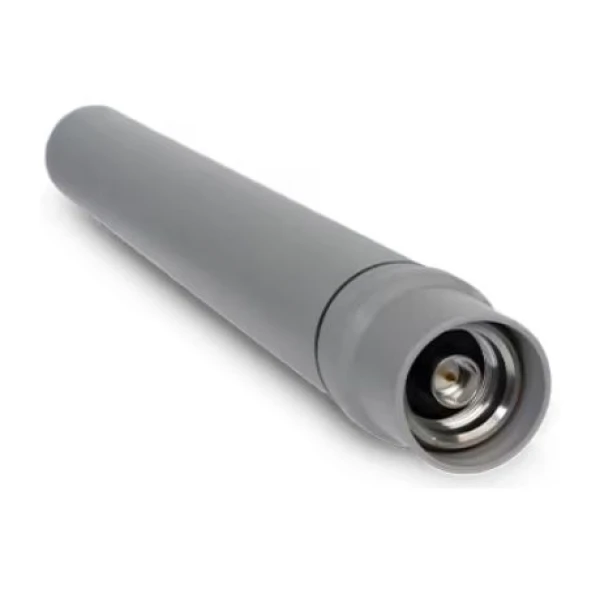

Антенна Cisco CW-ANT-O1-NS-00 предназначена для внешних портов CW9163E. Это отдельный всенаправленный диполь трёхдиапазонного исполнения. Он работает с сигналами 2,4, 5 и 6 ГГц. Коэффициент усиления на частотах 2,4 ГГц составляет 4 dBi. Для диапазона 5 ГГц усиление равно 8 dBi. В диапазоне 6 ГГц предусмотрено такое же значение 8 dBi. Горизонтальный охват диаграммы составляет 360°. Вертикальная ширина по уровню половинной мощности равна 30° в каждом диапазоне. Подключение к точке выполняется через N-Type. Антенна поддерживает самоидентификацию SIA. Один заказной артикул означает один диполь. Для полного заполнения четырёх внешних портов CW9163E нужны четыре отдельные антенны.

Функциональные возможности

Круговая горизонтальная диаграмма применяется для распределения покрытия вокруг наружной точки монтажа. Самоидентификация позволяет совместимой точке распознать подключённый антенный элемент. Радиоплан формируют с учётом вертикальной диаграммы, разрешённых каналов и условий размещения на объекте.

Технические особенности

• Тип покрытия: Всенаправленный диполь для наружного применения
• Частотные диапазоны: 2,4 / 5 / 6 ГГц
• Усиление 2,4 ГГц: 4 dBi
• Усиление 5 и 6 ГГц: 8 dBi в каждом диапазоне
• Диаграмма HPBW: Горизонтально 360°; вертикально 30°/30°/30°
• Антенное подключение: N-Type, самоидентификация SIA
• Размер элемента: Длина 225 мм, диаметр 25 мм
• Масса антенны: 0,115 кг
• Эксплуатационная температура: От −40 до +70 °C
• Количество в товарной позиции: Один диполь; четыре для полного заполнения CW9163E

Совместимость с оборудованием

CW-ANT-O1-NS-00 поддерживается наружной точкой Cisco Wireless CW9163E с трёхдиапазонной антенной системой. На MR74, MR76, MR84 и MR86 эту антенну не применяют: распределение диапазонов и поддерживаемые антенные конфигурации отличаются. Для сети с CW9163E проверяют полное число необходимых диполей и соответствие настройки мощности усилению антенн.

Количество диполей и радиоплан

Антенну размещают с учётом кругового охвата и вертикального угла 30°. Диполи для всех четырёх внешних портов CW9163E рассчитывают при составлении спецификации. Доступность диапазона 6 ГГц и допустимые настройки мощности сверяют с правилами страны и поддержкой программного обеспечения точки.

Комплектация

Товар CW-ANT-O1-NS-00 представляет собой одну антенну N-Type. Это поштучная поставка, поэтому нужное количество для CW9163E указывают отдельно. Точка доступа приобретается по собственному артикулу, а антенны рассчитываются в составе её внешней антенной системы.

Как купить CW-ANT-O1-NS-00

Добавьте в запрос Cisco (Сиско) CW-ANT-O1-NS-00 и количество диполей. Если оснащается несколько CW9163E, укажите число точек и требуемое заполнение портов. Поможем проверить состав, уточним цену и адрес отправки.
