Трёхдиапазонная антенна Cisco CW-ANT-T-D2-D8, DART8, Cisco Wireless CW9174E, рабочие диапазоны: 2,4 ГГц, 5 ГГц и 6 ГГц

Информация о товаре Cisco CW-ANT-T-D2-D8: трёхдиапазонная антенна

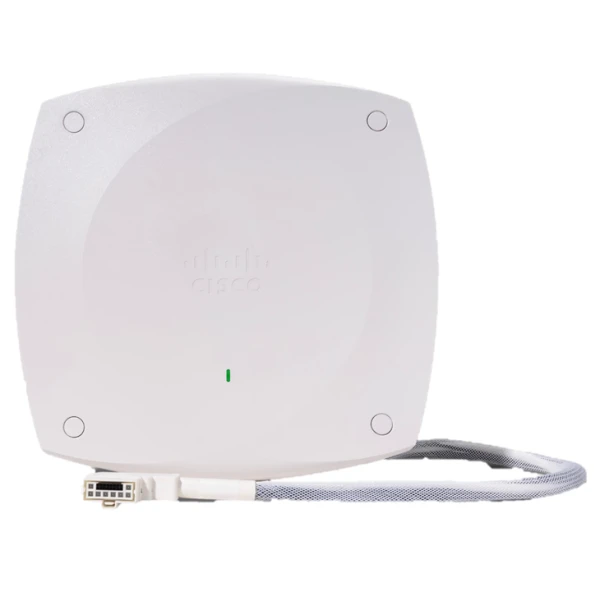

Cisco CW-ANT-T-D2-D8 – направленная антенна для точки доступа CW9174E. Она обслуживает диапазоны 2,4, 5 и 6 ГГц. Подключение к точке выполнено через интерфейс DART8. Антенная система рассчитана на размещение внутри помещения. Широкая направленная диаграмма помогает ориентировать покрытие на выбранную зону. Пиковое усиление на 2,4 ГГц составляет 6,6 dBi. Для диапазонов 5 и 6 ГГц пиковый показатель равен 5,7 dBi. Ширина диаграммы по уровню половинной мощности составляет 75° в обеих плоскостях. В конструкцию встроен акселерометр для контроля ориентации. Подводящий провод DART8 имеет длину 0,6 м. В состав этой позиции включено шарнирное крепление CW-MNT-ART2. Точку доступа и монтажную схему выбирают в составе проекта WLAN.

Функциональные возможности

Направленная антенная часть формирует зону обслуживания перед выбранной монтажной позицией. Наличие акселерометра позволяет контролировать ориентацию после установки в поддерживаемой конфигурации точки. Доступные режимы Wi-Fi и разрешённые каналы определяются самой CW9174E, её программным обеспечением и правилами страны эксплуатации.

Технические особенности

• Тип: Направленная трёхдиапазонная антенна для помещения
• Рабочие диапазоны: 2,4 ГГц, 5 ГГц и 6 ГГц
• Пиковое усиление 2,4 ГГц: 6,6 dBi
• Пиковое усиление 5/6 ГГц: 5,7 dBi в каждом диапазоне
• Диаграмма HPBW: 75° по горизонтали и 75° по вертикали
• Интерфейс: DART8
• Длина подводящего провода: 0,6 м
• Датчик ориентации: Встроенный акселерометр
• Основная платформа: Cisco Wireless CW9174E
• Крепление в составе позиции: CW-MNT-ART2, шарнирная конструкция

Совместимость с оборудованием

Для CW-ANT-T-D2-D8 подтверждена платформа Cisco Wireless CW9174E с антенным подключением DART8. Если требуется совместный монтаж точки и антенны, предусмотрен интегрированный кронштейн CW-MNT-9. Для применения с креплением C-ANT9103 используется соответствующий адаптер CW-ACC-ADPT1; нужное сочетание принадлежностей сверяют по проекту.

Ориентация и радиопланирование

Антенну ориентируют на нужный участок помещения и проверяют зону радиопокрытия после установки. Высота размещения и препятствия влияют на результат наряду с коэффициентом усиления. Типовые рекомендации по высоте не заменяют обследование площадки и расчёт радиосети.

Комплектация

Артикул CW-ANT-T-D2-D8 относится к одной антенне с проводом DART8. Для него предусмотрены шарнирное крепление CW-MNT-ART2 и монтажные наборы для стены, потолка и мачты. Саму CW9174E, интегрированный кронштейн и дополнительные адаптеры указывают в согласуемой спецификации.

Как заказать

Пришлите количество Cisco (Сиско) CW-ANT-T-D2-D8 и план зоны, которую требуется обслуживать. Укажите точку доступа и предполагаемый способ крепления. Подберём согласованный состав заказа, уточним цену и доставку по России.
