Наружная мини-патч антенна Cisco CW-ANT-T-D3-N, усиление по диапазонам: 6 dBi / 7,5 dBi / 7,5 dBi, разъём: Один N-Type Male, самоидентификация: SIA, однопроводная EEPROM

Информация о товаре Cisco CW-ANT-T-D3-N: наружная мини-патч антенна

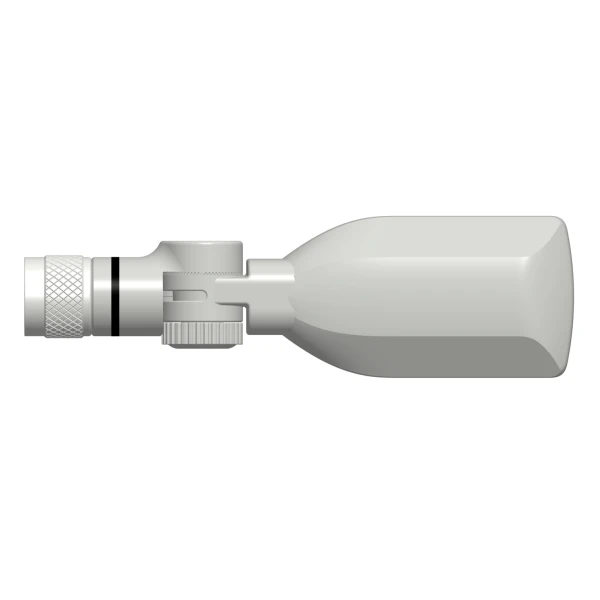

Cisco CW-ANT-T-D3-N – компактная направленная антенна с одним подключением. Она предназначена для внешней антенной системы совместимых точек Wi-Fi 7. Антенный элемент рассчитан на диапазоны 2,4, 5 и 6 ГГц. Усиление в диапазоне 2,4 ГГц составляет 6 dBi. Для диапазонов 5 и 6 ГГц предусмотрено усиление 7,5 dBi. Подключение выполнено через один штекер N-Type Male. Шарнир допускает поворот антенны на 90° в обе стороны относительно оси разъёма. В конструкцию встроена память EEPROM для самоидентификации SIA. Размеры антенны составляют 139×41×23 мм. Масса без крепления равна 73 г. Исполнение IP66 и IP67 допускает размещение внутри помещения и снаружи. Конкретные рабочие диапазоны всей радиосистемы определяются портами используемой точки доступа.

Функциональные возможности

Мини-патч формирует направленную зону рядом с выбранной монтажной позицией. На CW9179F такую антенну применяют для дополнительного покрытия позади основной направленной антенной системы точки. Шарнир помогает ориентировать отдельный элемент, а SIA передаёт сведения о подключённой антенне поддерживаемому оборудованию.

Технические особенности

• Физическое исполнение: Однопортовая направленная мини-патч антенна
• Возможности антенного элемента: 2,4 ГГц, 5 ГГц и 6 ГГц
• Усиление по диапазонам: 6 dBi / 7,5 dBi / 7,5 dBi
• Разъём: Один N-Type Male
• Регулировка положения: Шарнир ±90° относительно оси разъёма
• Самоидентификация: SIA, однопроводная EEPROM
• Размеры и масса: 139×41×23 мм; 73 г без крепления
• Защита корпуса: IP66, IP67
• Температурные условия: −40…+65 °C; с солнечной нагрузкой −20…+50 °C
• Использование с CW9179F: Внешнее покрытие 2,4 ГГц и нижнего диапазона 5 ГГц

Совместимость с оборудованием

Для CW-ANT-T-D3-N подтверждены Cisco Wireless CW9179F и CW9177E. При использовании с CW9179F внешние порты работают только в диапазоне 2,4 ГГц и нижней части 5 ГГц, поэтому трёхдиапазонная антенна не добавляет через эти порты покрытие 6 ГГц. Для CW9177E проверяют поддерживаемую версию ПО и разрешённую радиоконфигурацию страны эксплуатации.

Ориентация дополнительной зоны

Поворот мини-патч антенны согласуют с требуемым направлением дополнительной зоны обслуживания. Для наружного размещения учитывают солнечную нагрузку: допустимый температурный интервал в этом случае составляет от −20 до +50 °C. При выборе количества антенн руководствуются схемой внешних портов точки, сохраняя необходимую ориентацию каждого элемента.

Комплектация

Позиция CW-ANT-T-D3-N относится к одной мини-патч антенне с собственным шарнирным соединением N-Type. Точка доступа и другие антенные элементы перечисляются в спецификации отдельно. Количество элементов для четырёх внешних портов CW9179F фиксируют при согласовании заказа.

Заказ мини-патч антенны

Сообщите Cisco (Сиско) CW-ANT-T-D3-N, количество отдельных антенн и модель точки доступа. Для подбора направления полезно приложить схему основной и дополнительной зоны покрытия. После сверки состава согласуем цену и доставку по России.
