Трёхдиапазонная всенаправленная антенна Cisco CW-ANT-T-O2-D8, тип радиопокрытия: Трёхдиапазонное, всенаправленное, диапазоны антенны: 2,4 ГГц / 5 ГГц / 6 ГГц, пиковое усиление 2,4 ггц: 2 dBi

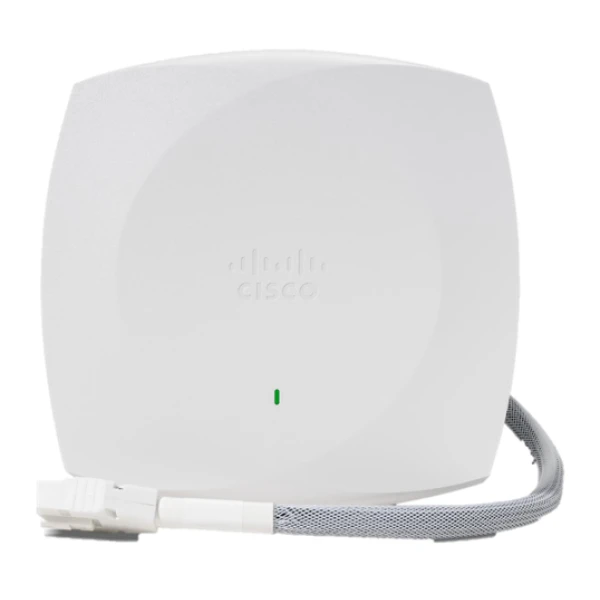

Информация о товаре Cisco CW-ANT-T-O2-D8: трёхдиапазонная всенаправленная антенна

Cisco CW-ANT-T-O2-D8 – всенаправленная антенная система для CW9174E. Она применяется в беспроводных сетях внутри помещений. Антенна обслуживает частоты 2,4, 5 и 6 ГГц. Пиковое усиление на 2,4 ГГц составляет 2 dBi. Для диапазона 5 ГГц предусмотрен пиковый показатель 5 dBi. На частотах 6 ГГц максимальное усиление также равно 5 dBi. Горизонтальная диаграмма имеет круговой охват. Вертикальная ширина по уровню половинной мощности составляет 60°. Подключение выполняется через DART8. Подводящий провод имеет длину 0,6 м. Встроенный акселерометр помогает контролировать ориентацию антенны. Потолочное размещение выбирают по проектной зоне радиопокрытия.

Функциональные возможности

Всенаправленная конфигурация используется для обслуживания пространства вокруг выбранной позиции внутри здания. В поддерживаемой конфигурации датчик ориентации помогает контролировать положение антенной системы. Работа в каждом диапазоне зависит от возможностей CW9174E, её программной версии и разрешённых для площадки каналов.

Технические особенности

• Тип радиопокрытия: Трёхдиапазонное, всенаправленное
• Диапазоны антенны: 2,4 ГГц / 5 ГГц / 6 ГГц
• Пиковое усиление 2,4 ГГц: 2 dBi
• Пиковое усиление 5 ГГц: 5 dBi
• Пиковое усиление 6 ГГц: 5 dBi
• Диаграмма направленности: Горизонтальный охват 360°, вертикальный HPBW 60°
• Подключение и провод: DART8, длина 0,6 м
• Контроль ориентации: Встроенный акселерометр
• Размещение: Потолочное, в помещении
• Поддерживаемая точка: Cisco Wireless CW9174E

Совместимость с оборудованием

CW-ANT-T-O2-D8 рассчитана на Cisco Wireless CW9174E с интерфейсом внешней антенны DART8. Для совместного размещения точки и антенного корпуса предусмотрен интегрированный кронштейн CW-MNT-9. Если проект использует крепление C-ANT9103, проверяют необходимость адаптера CW-ACC-ADPT1.

Потолочный монтаж и зона обслуживания

Антенну размещают на потолке с учётом круговой горизонтальной диаграммы и препятствий в помещении. Рабочую высоту подбирают по радиоплану, а не только по величине усиления. Перед серийной установкой проверяют покрытие и предусматривают доступ к подключению DART8.

Комплектация

Одна позиция CW-ANT-T-O2-D8 означает одну трёхдиапазонную антенну с подводящим проводом DART8. Точку CW9174E и проектные монтажные принадлежности указывают отдельно в спецификации. Комплектность выбранного способа установки согласуют до заказа.

Подбор потолочной антенной системы

Пришлите код Cisco (Сиско) CW-ANT-T-O2-D8, число антенн и схему потолочного размещения. Укажите, нужен ли совместный монтаж с точкой CW9174E. Проверим принадлежности, сообщим цену и согласуем отправку оборудования.
