Точка доступа Cisco CW9179F, серия: Cisco Wireless 9179, ethernet rj-45: 2 × 100M/1G/2.5G/5G/10G, консольный порт: RJ-45, 115200 бит/с

Информация о товаре Cisco CW9179F: точка доступа

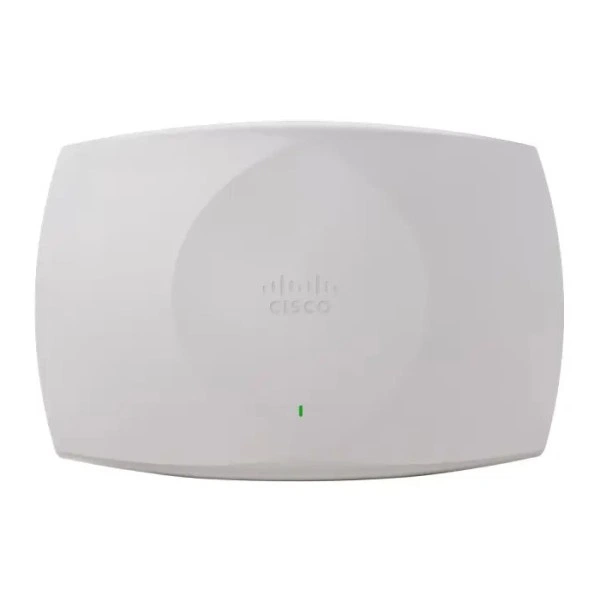

Cisco CW9179F - точка доступа Wi-Fi 7 для беспроводных сетей с высокой плотностью клиентов. Модель предназначена для стадионов, арен, аэропортов и других крупных общественных площадок. Радиочасть поддерживает работу в диапазонах 2,4, 5 и 6 ГГц. В четырёхрадиочастотном режиме два радиомодуля обслуживают диапазон 5 ГГц. Встроенная антенная система позволяет выбирать направленную диаграмму покрытия под геометрию объекта. Для внешних антенн предусмотрены четыре разъёма с цветовой маркировкой. Два порта Multigigabit Ethernet поддерживают скорость до 10 Гбит/с каждый. Двойное подключение используют для резервирования линии передачи данных и питания. Встроенный приёмник GNSS/GPS участвует в определении местоположения глобального исполнения точки доступа. Светодиодная индикация видна с передней и задней стороны корпуса. Комплект CW-ACC-9179-B-00 позволяет подготовить устройство к наружному размещению с защитой IP67. Для работы выбирают подписку Cisco Networking Subscription for Wireless Essentials или Advantage.

Функциональные возможности

Поддержка IEEE 802.11be включает Multi-Link Operation, OFDMA и модуляцию 4096-QAM. В диапазоне 6 ГГц предусмотрены каналы шириной до 320 МГц. Выбор между трёхрадиочастотным и четырёхрадиочастотным режимом помогает согласовать ёмкость и покрытие сети. Режим AP Power Save позволяет снижать энергопотребление в часы небольшой нагрузки. Доступные частоты и режимы 6 ГГц зависят от страны эксплуатации и программной поддержки.

Технические особенности

• Стандарт беспроводной связи: Wi-Fi 7, IEEE 802.11be
• Радиодиапазоны: 2,4 / 5 / 6 ГГц
• Проводные интерфейсы: 2 × RJ-45, 100M/1G/2.5G/5G/10G Multigigabit Ethernet
• Консоль: RJ-45, скорость по умолчанию 115200 бит/с
• Внешние антенные разъёмы: 4, с цветовой маркировкой
• Размеры без кронштейнов: 475 × 330 × 73 мм
• Масса точки доступа: 4,54 кг
• Защита корпуса: IP65/IP67 только с установленным наружным комплектом CW-ACC-9179-B-00
• Версия Cisco IOS XE: 17.18.1 или позднее
• Питание полной конфигурации: 802.3bt Cisco UPOE, до 47 Вт в приведённом режиме

Совместимость с оборудованием

CW9179F работает с физическими и виртуальными контроллерами Cisco Catalyst 9800. В инфраструктуре Software-Defined Access поддерживается управление через Embedded Wireless Controller на коммутаторах Catalyst 9000. Для питания применяют совместимые коммутаторы с Cisco UPOE или инжектор Cisco CW-INJ-8. Подключение на 10 Гбит/с требует кабеля Cat6 или Cat6A; для Cat5e предел составляет до 5 Гбит/с. Лицензионную редакцию Cisco Networking Subscription for Wireless согласуют с требуемыми функциями управления.

Питание и режимы работы

Питание 802.3bt обеспечивает полную конфигурацию радиомодулей и два 10-гигабитных подключения. При 802.3at доступная радиоконфигурация и скорости Ethernet ограничиваются выбранным режимом. В четырёхрадиочастотном режиме PoE+ применяется 2×2 MIMO и два подключения до 2,5 Гбит/с. Питание 802.3af предназначено только для предварительной настройки: радиомодули в этом режиме выключены.

Размещение в помещении и на улице

Направленность антенн настраивают с учётом расположения зрительских мест, проходов и рабочих зон. Для наружного проекта используется комплект среды эксплуатации CW-ACC-9179-B-00. Сохраняйте доступ к разъёмам, индикации и точкам подключения кабелей при выборе монтажного положения. Требования к питанию, кабельной системе и программной версии включайте в спецификацию вместе с точкой доступа.

Комплектация

Артикул Cisco (Сиско) CW9179F идентифицирует точку доступа. В спецификации наружного проекта предусматривают комплект CW-ACC-9179-B-00, а при питании через инжектор используют совместимый CW-INJ-8. Монтажные принадлежности, питающие кабели и подписку согласуют под выбранное место установки и схему управления.
