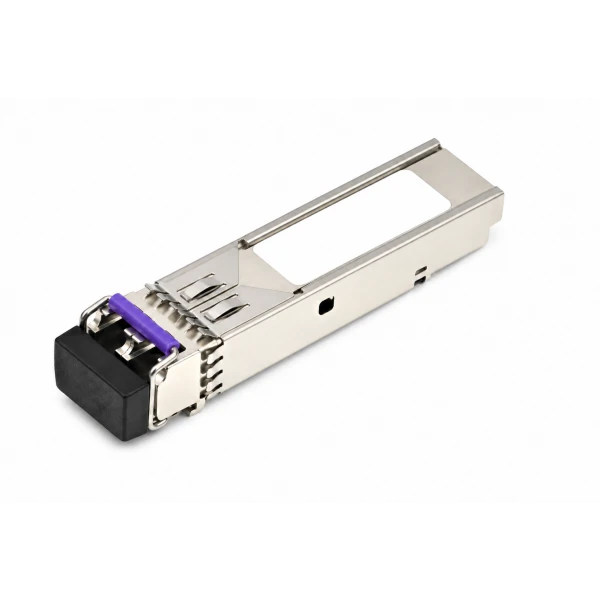

Трансивер Cisco CWDM-SFP-1490=, 1G, 1490 нм, 80 км SMF

Информация о трансивере Cisco CWDM-SFP-1490=

Cisco CWDM-SFP-1490= является трансивером SFP для гигабитного канала CWDM. Такой резерв подбирают для заранее назначенной спектральной линии. В кольцевой схеме длину волны согласуют с узлом ввода или вывода канала. Пассивная часть тракта должна направлять сигнал к нужной стороне. Подключение к Ethernet-порту сохраняет гигабитную службу. Передача относится к каналу с обозначением 1490 нм. Центр передатчика составляет 1490 нм. Используется одномодовое волокно G.652. Оптическое подключение выполняют через LC duplex с полировкой PC либо UPC. Температура корпуса при работе должна находиться в диапазоне от −5 до +70 °C. Защёлка имеет фиолетовый цвет. На квалифицированной линии IE3500 рассматривают дальность до 80 км.

Функциональные возможности

Семейство CWDM подходит для построения кольцевых сетей с несколькими спектральными направлениями. Разделение оптических каналов помогает использовать одну волоконную инфраструктуру для разных соединений. Защитные пути при этом организуются сетевой схемой и оборудованием на концах линии.

Технические особенности

• Скорость Ethernet: 1 Гбит/с
• Модульный интерфейс: SFP
• Спектральное обозначение: 1490 нм
• Квалифицированная дальность: До 80 км на IE3500 с условиями линии
• Линейная среда: SMF G.652
• Температура при эксплуатации: От −5 до +70 °C
• Цвет защёлки извлечения: Фиолетовый
• Питание по току: 220 мА типично; 300 мА максимум
• Питающее напряжение: 3,1–3,5 В; типично 3,3 В
• Оптический бюджет Ethernet: 29 дБ

Совместимость с оборудованием

Для этой позиции проверяют квалификацию гигабитного SFP-интерфейса Cisco IE3500 и его программного выпуска. На Cisco ASR 920 требуется поддерживаемое исполнение оптики CWDM-SFP. Режимы Fibre Channel доступны только на соответствующем оборудовании, а промышленный Ethernet-порт выбирают для Ethernet. Температуру эксплуатации согласуют с пределом корпуса трансивера.

Расчёт оптической линии

В кольцевой оптической схеме учитывают потери каждого узла добавления и выделения канала. Предел до 80 км для квалифицированной линии IE3500 применяют вместе с бюджетом и допустимой мощностью приёмника. При соединениях с малыми потерями рассматривают подходящий аттенюатор. Номинальный канал фиксируют в документации трассы.

Комплектация

Комплект Cisco CWDM-SFP-1490= (Сиско) представляет собой один сменный трансивер для резерва спектрального соединения. Пассивные OADM или мультиплексоры выбирают под схему кольца и закупают отдельно. Вместе с заказом согласуют кабельную часть LC. Отдельное исполнение канала не означает поставку полного набора CWDM-модулей.
