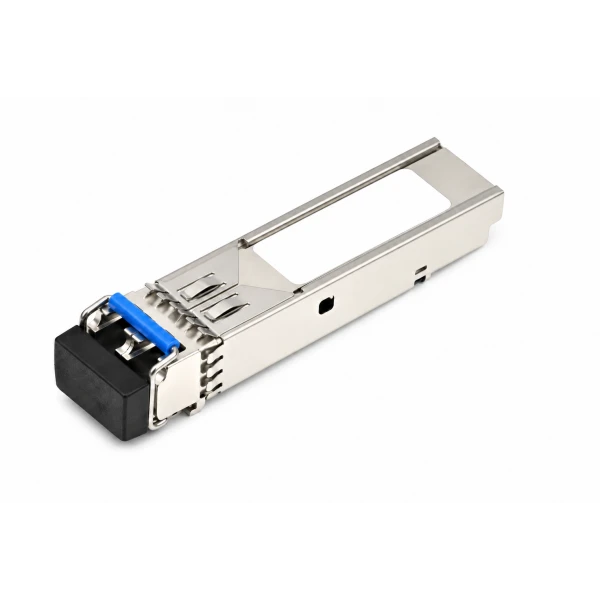

Трансивер Cisco CWDM-SFP-1510=, 1G, 1510 нм, 80 км SMF

Информация о трансивере Cisco CWDM-SFP-1510=

Cisco CWDM-SFP-1510= является трансивером SFP для гигабитного канала CWDM. Исполнение подходит для выделенного направления в многоканальном соединении. На узловом участке его канал связывают с соответствующей парой оконечных интерфейсов. Для подключения требуется одномодовая линия. Перечень пассивных элементов определяют по топологии сети. Передача относится к каналу с обозначением 1510 нм. Центр передатчика составляет 1510 нм. Используется одномодовое волокно G.652. Оптическое подключение выполняют через LC duplex с полировкой PC либо UPC. Температура корпуса при работе должна находиться в диапазоне от −5 до +70 °C. Защёлка имеет синий цвет. На квалифицированной линии IE3500 рассматривают дальность до 80 км.

Функциональные возможности

В конфигурации с центральным узлом спектральные каналы могут обслуживать разные удалённые площадки. Такой SFP обеспечивает одно гигабитное направление внутри согласованной CWDM-системы. Число одновременно используемых каналов определяется полной оптической схемой и её оборудованием.

Технические особенности

• Скорость Ethernet: 1 Гбит/с
• Модульный интерфейс: SFP
• Спектральное обозначение: 1510 нм
• Квалифицированная дальность: До 80 км на IE3500 с условиями линии
• Температура при эксплуатации: От −5 до +70 °C
• Цвет защёлки извлечения: Синий
• Питание по току: 220 мА типично; 300 мА максимум
• Питающее напряжение: 3,1–3,5 В; типично 3,3 В
• Оптический бюджет Ethernet: 29 дБ
• Бюджет Fibre Channel: 28 дБ на совместимом оборудовании

Совместимость с оборудованием

На Cisco ASR 920 согласуют гигабитный интерфейс для CWDM-SFP и допустимое программное исполнение. Для Cisco IE3500 проверяют собственный квалифицированный GE-порт и требования IOS XE. Условия промышленной платформы учитывают отдельно от температурного диапазона самого модуля. Соединения выполняют кабелем с подходящими LC PC или UPC.

Расчёт оптической линии

Для линии между центральным узлом и удалённой площадкой складывают потери волокна и пассивных узлов. Гигабитный оптический бюджет составляет 29 дБ. Допустимый уровень приёма контролируют также на коротких плечах сети. Квалификация IE3500 ограничивает дальность рассматриваемой линии значением до 80 км.

Комплектация

В позиции Cisco CWDM-SFP-1510= (Сиско) заказывается один запасной модуль SFP. Внешние соединители, CWDM-пассивы и волокно определяются выбранным направлением между площадками. Эти элементы не добавляются к товару автоматически. Для подбора полезно указать канал, модель хоста и параметры трассы.
