Трансивер Cisco CWDM-SFP-1530=, 1G, 1530 нм, 80 км SMF

Информация о трансивере Cisco CWDM-SFP-1530=

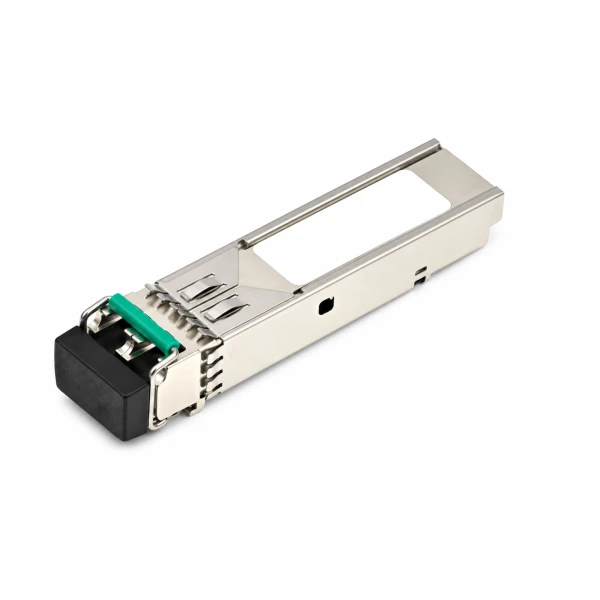

Cisco CWDM-SFP-1530= представляет собой оптический трансивер SFP для гигабитной линии с уплотнением CWDM. Он передаёт сигнал в канале 1530 нм. Такое исполнение используют при распределении сетевых соединений между отдельными спектральными каналами. Модуль подключают к одномодовому волокну G.652. На его оптической стороне находится дуплексный интерфейс LC. Для подключения применяют патч-корды с полировкой PC или UPC. Гигабитный Ethernet работает с оптическим бюджетом 29 дБ. Температура корпуса при эксплуатации должна находиться в пределах от −5 до +70 °C. Зелёная защёлка помогает различать исполнение при обслуживании. Для квалифицированной линии IE3500 предусмотрена дальность до 80 км. На короткой трассе отдельно проверяют допустимую мощность на приёмнике. Эта запасная позиция подходит для поддержания совместимого канала при замене модуля.

Функциональные возможности

В системе CWDM данный SFP формирует один спектральный канал, который можно завести на соответствующий вход мультиплексора. Несколько независимых каналов используют общую волоконную инфраструктуру при согласованном плане длин волн. Модуль поддерживает также режимы Fibre Channel с линейными скоростями 1,06 и 2,12 Гбит/с на оборудовании, где они разрешены. При подключении к Ethernet-порту IE3500 назначением остаётся гигабитная передача Ethernet.

Технические особенности

• Исполнение сменного модуля: SFP, один трансивер
• Сетевая служба: Gigabit Ethernet
• Оптический канал: 1530 нм
• Среда передачи: Одномодовое волокно G.652
• Подключение волокна: LC duplex; PC или UPC
• Бюджет линии Ethernet: 29 дБ
• Дальность на IE3500: До 80 км при согласованном бюджете
• Температура корпуса: От −5 до +70 °C
• Цвет защёлки: Зелёный
• Ток питания: 220 мА типично; 300 мА максимум

Совместимость с оборудованием

Для Cisco IE3500 выбирают квалифицированный гигабитный SFP-порт и подходящий выпуск IOS XE. Семейство CWDM-SFP также предусмотрено для Cisco ASR 920; перед заказом согласуют конкретный порт и программную конфигурацию. Рабочую температуру самого коммутатора проверяют с учётом ограничения для используемой коммерческой оптики. Профиль Fibre Channel требует отдельного совместимого оборудования.

Расчёт оптической линии

При подборе канала 1530 нм учитывают потери мультиплексора, соединителей и волокна. Бюджет 29 дБ относится к гигабитному Ethernet, а для Fibre Channel указан бюджет 28 дБ. На коротких участках приёмник защищают от перегрузки подходящим ослаблением, выбранным по расчёту линии. Для трассы IE3500 принимают предел до 80 км при выполнении условий оптического бюджета.

Комплектация

В товарную позицию Cisco CWDM-SFP-1530= (Сиско) входит один запасной трансивер. Мультиплексор CWDM и линейные патч-корды подбираются для схемы отдельно. Перед заменой сверяют длину волны установленного канала и полировку соединений. Поставка относится к одному модулю для соответствующего спектрального направления.
