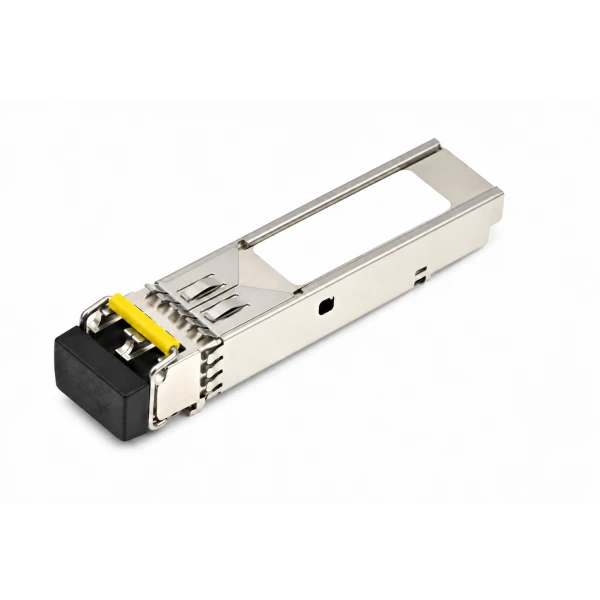

Трансивер Cisco CWDM-SFP-1550=, 1G, 1550 нм, 80 км SMF

Информация о трансивере Cisco CWDM-SFP-1550=

Cisco CWDM-SFP-1550= является трансивером SFP для гигабитного канала CWDM. Модуль используют для отдельного спектрального соединения между сетевыми узлами. Перед заменой проверяют поддерживаемый режим порта. Для Ethernet предусмотрена гигабитная передача. Возможность иной сетевой службы согласуют с оборудованием на концах линии. Передача относится к каналу с обозначением 1550 нм. Центр передатчика составляет 1550 нм. Используется одномодовое волокно G.652. Оптическое подключение выполняют через LC duplex с полировкой PC либо UPC. Температура корпуса при работе должна находиться в диапазоне от −5 до +70 °C. Защёлка имеет жёлтый цвет. На квалифицированной линии IE3500 рассматривают дальность до 80 км.

Функциональные возможности

Трансивер поддерживает работу с Gigabit Ethernet и предусмотренными режимами Fibre Channel. Оптический бюджет для Ethernet равен 29 дБ, для Fibre Channel указан 28 дБ. Выбор службы и требуемой линейной скорости выполняют на совместимом хосте.

Технические особенности

• Скорость Ethernet: 1 Гбит/с
• Модульный интерфейс: SFP
• Спектральное обозначение: 1550 нм
• Квалифицированная дальность: До 80 км на IE3500 с условиями линии
• Цвет защёлки извлечения: Жёлтый
• Питание по току: 220 мА типично; 300 мА максимум
• Питающее напряжение: 3,1–3,5 В; типично 3,3 В
• Оптический бюджет Ethernet: 29 дБ
• Бюджет Fibre Channel: 28 дБ на совместимом оборудовании
• Диапазон приёма по длине волны: 1450–1620 нм

Совместимость с оборудованием

При работе в Cisco IE3500 используют квалифицированный гигабитный SFP-порт с подходящим IOS XE. В Cisco ASR 920 требуется поддержка данного CWDM-исполнения конкретным интерфейсом. Установка в Ethernet-коммутатор не задаёт профиль Fibre Channel. Рабочую температуру платформы проверяют с учётом используемой коммерческой оптики.

Расчёт оптической линии

Для сети с несколькими службами сначала фиксируют режим оконечных портов. Затем под этот режим проверяют бюджет, потери и необходимую защиту приёмника от перегрузки. Для Ethernet-линии IE3500 рассматривают дальность до 80 км. Номинальную длину волны согласуют с пассивной частью спектрального тракта.

Комплектация

Один Cisco CWDM-SFP-1550= (Сиско) поставляется как запасной трансивер выбранного канала. Служба Ethernet или Fibre Channel определяется подходящим оборудованием и его настройкой. Кабельные и пассивные оптические компоненты формируют отдельную часть заказа. В резерве сохраняют тот спектральный план, который используется на линии.
