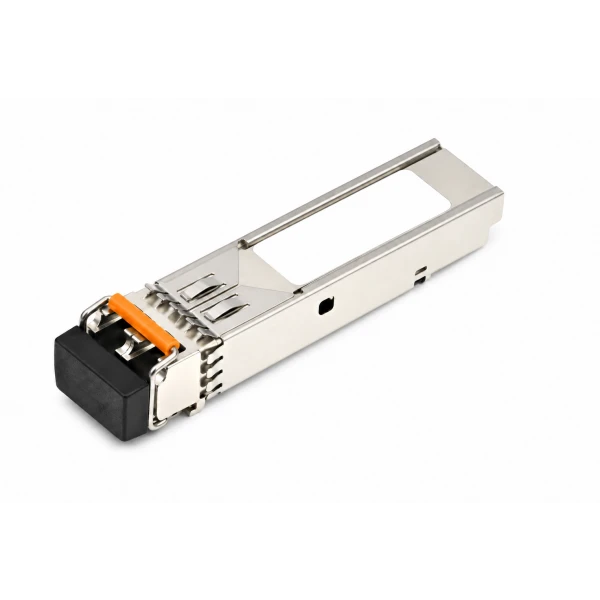

Трансивер Cisco CWDM-SFP-1570=, 1G, 1570 нм, 80 км SMF

Информация о трансивере Cisco CWDM-SFP-1570=

Cisco CWDM-SFP-1570= является трансивером SFP для гигабитного канала CWDM. Это исполнение используют в качестве замены на согласованном CWDM-направлении. Форм-фактор SFP рассчитан на установку в поддерживаемый порт. Трансивер является сменным оптическим компонентом. Порядок обслуживания самого оборудования проверяют перед работами. Передача относится к каналу с обозначением 1570 нм. Центр передатчика составляет 1570 нм. Используется одномодовое волокно G.652. Оптическое подключение выполняют через LC duplex с полировкой PC либо UPC. Температура корпуса при работе должна находиться в диапазоне от −5 до +70 °C. Защёлка имеет оранжевый цвет. На квалифицированной линии IE3500 рассматривают дальность до 80 км.

Функциональные возможности

Горячезаменяемый модуль подключает сетевой интерфейс к волоконной части CWDM-системы. Для обслуживания удобно заранее сопоставить модуль с его спектральным каналом и цветом защёлки. Непрерывность работы сети во время замены определяется топологией и режимом оборудования.

Технические особенности

• Скорость Ethernet: 1 Гбит/с
• Модульный интерфейс: SFP
• Спектральное обозначение: 1570 нм
• Квалифицированная дальность: До 80 км на IE3500 с условиями линии
• Питание по току: 220 мА типично; 300 мА максимум
• Питающее напряжение: 3,1–3,5 В; типично 3,3 В
• Оптический бюджет Ethernet: 29 дБ
• Бюджет Fibre Channel: 28 дБ на совместимом оборудовании
• Диапазон приёма по длине волны: 1450–1620 нм
• Уровень излучаемой мощности: От 0 до +5 дБм

Совместимость с оборудованием

Конкретный GE-интерфейс Cisco IE3500 и выпуск IOS XE должны поддерживать CWDM-SFP. Для Cisco ASR 920 проверяют соответствие оптики используемому порту и конфигурации. Допустимый окружающий диапазон платформы согласуют с ограничениями коммерческого трансивера. Перед обслуживанием учитывают требования хоста к замене SFP.

Расчёт оптической линии

При формировании запаса фиксируют одновременно канал, тип волокна и требования к полировке LC. Для гигабитного Ethernet требуется соблюдение бюджета 29 дБ и границ мощности на приёмнике. На малопотерной трассе аттенюатор подбирают по расчёту. На квалифицированной линии IE3500 рассматривается расстояние до 80 км.

Комплектация

Товар Cisco CWDM-SFP-1570= (Сиско) включает один запасной SFP для обслуживаемой оптической линии. Набор инструментов и принадлежности для обслуживания порта определяются площадкой. Патч-корды и пассивные узлы в состав этой позиции не включаются. Замена должна соответствовать ранее выбранному спектральному направлению.
