Трансивер Cisco CWDM-SFP-1590, 1G, 1590 нм, 80 км SMF

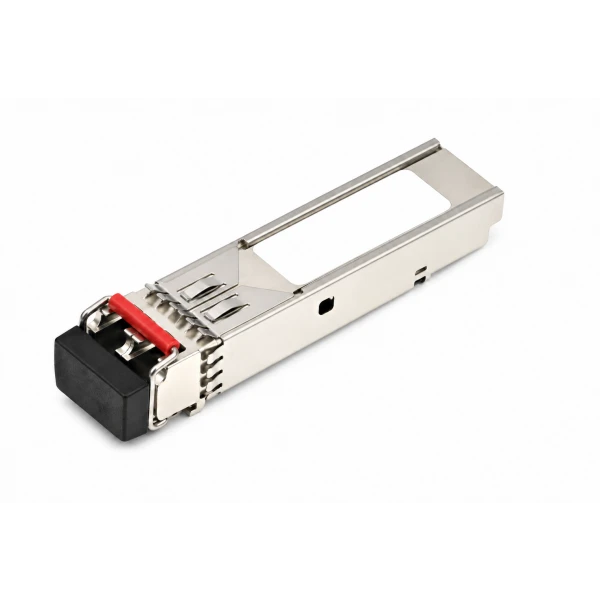

Информация о трансивере Cisco CWDM-SFP-1590

Cisco CWDM-SFP-1590 является трансивером SFP для гигабитного канала CWDM. Модуль выбирают для гигабитного оптического направления между площадками. При проектировании особенно важен полный бюджет линии. В расчёт включают волокно и все промежуточные пассивные соединения. Оконечные порты согласуют с требуемой службой. Передача относится к каналу с обозначением 1590 нм. Центр передатчика составляет 1590 нм. Используется одномодовое волокно G.652. Оптическое подключение выполняют через LC duplex с полировкой PC либо UPC. Температура корпуса при работе должна находиться в диапазоне от −5 до +70 °C. Защёлка имеет красный цвет. На квалифицированной линии IE3500 рассматривают дальность до 80 км.

Функциональные возможности

CWDM-передатчик формирует выделенный спектральный канал для связи через одномодовую инфраструктуру. В многоканальной системе его объединяют с другими направлениями соответствующим пассивным оборудованием. Для Ethernet предусмотрен бюджет 29 дБ, который учитывают вместе с допустимыми уровнями принимаемого сигнала.

Технические особенности

• Скорость Ethernet: 1 Гбит/с
• Модульный интерфейс: SFP
• Спектральное обозначение: 1590 нм
• Квалифицированная дальность: До 80 км на IE3500 с условиями линии
• Питающее напряжение: 3,1–3,5 В; типично 3,3 В
• Оптический бюджет Ethernet: 29 дБ
• Бюджет Fibre Channel: 28 дБ на совместимом оборудовании
• Диапазон приёма по длине волны: 1450–1620 нм
• Уровень излучаемой мощности: От 0 до +5 дБм
• Температура хранения: −40…+85 °C

Совместимость с оборудованием

С Cisco IE3500 модуль применяют на квалифицированной гигабитной линии и поддерживаемом IOS XE. Платформа Cisco ASR 920 также предусматривает семейство CWDM-SFP; её конкретный интерфейс и программный выпуск согласуют до установки. Используемая служба должна поддерживаться оконечным оборудованием. Кабель LC подбирают с полировкой PC либо UPC.

Расчёт оптической линии

Для межплощадочной трассы проверяют суммарные потери и необходимый запас оптического бюджета. Дальность до 80 км относится к квалифицированному применению на IE3500. При малых потерях учитывают риск перегрузки приёмника и при необходимости добавляют рассчитанное ослабление. Температура корпуса модуля должна оставаться в пределах от −5 до +70 °C.

Комплектация

По артикулу Cisco CWDM-SFP-1590 (Сиско) приобретается один трансивер CWDM. При проектировании многоканального соединения каждый требуемый спектральный модуль выбирают самостоятельно. Пассивный мультиплексор и патч-корды заказываются дополнительно. Состав внешнего оптического тракта согласуют с реальной схемой линии.
