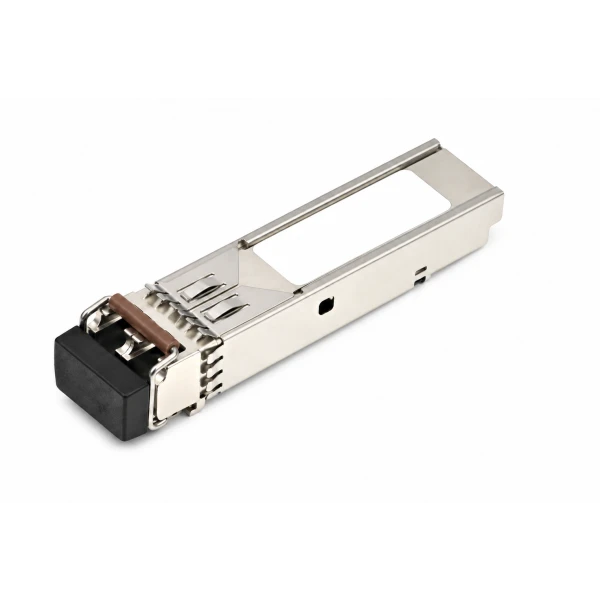

Трансивер Cisco CWDM-SFP-1610=, 1G, 1610 нм, 80 км SMF

Информация о трансивере Cisco CWDM-SFP-1610=

Cisco CWDM-SFP-1610= является трансивером SFP для гигабитного канала CWDM. Данное исполнение выбирают под соответствующий вход CWDM-пассивного оборудования. Все участки между мультиплексором и сетевым портом должны сохранять назначение канала. Линию строят на одномодовом волокне G.652. Уровни сигнала рассчитывают для фактической оптической схемы. Передача относится к каналу с обозначением 1610 нм. Центр передатчика составляет 1610 нм. Используется одномодовое волокно G.652. Оптическое подключение выполняют через LC duplex с полировкой PC либо UPC. Температура корпуса при работе должна находиться в диапазоне от −5 до +70 °C. Защёлка имеет коричневый цвет. На квалифицированной линии IE3500 рассматривают дальность до 80 км.

Функциональные возможности

Фиксированная длина волны позволяет направлять сигнал через выбранный спектральный тракт пассивной системы. Трансивер поддерживает гигабитный Ethernet, а совместимый хост может использовать предусмотренные скорости Fibre Channel. Для самой оптики не требуется выбирать новую длину волны при настройке.

Технические особенности

• Скорость Ethernet: 1 Гбит/с
• Модульный интерфейс: SFP
• Спектральное обозначение: 1610 нм
• Квалифицированная дальность: До 80 км на IE3500 с условиями линии
• Бюджет Fibre Channel: 28 дБ на совместимом оборудовании
• Диапазон приёма по длине волны: 1450–1620 нм
• Уровень излучаемой мощности: От 0 до +5 дБм
• Температура хранения: −40…+85 °C
• Ethernet-стандарт: 1000BASE-X, IEEE 802.3z
• Соединения патч-корда: LC duplex; PC или UPC

Совместимость с оборудованием

Для Cisco IE3500 проверяют конкретную GE-квалификацию SFP и допустимую версию IOS XE. На Cisco ASR 920 выбирают поддерживаемое CWDM-исполнение и согласованный порт. Температуру оборудования рассчитывают с учётом неиндустриальной оптики. Применение Fibre Channel согласуют отдельно от Ethernet-интерфейсов этих платформ.

Расчёт оптической линии

В схемах добавления и выделения канала проверяют прохождение требуемой длины волны через каждый пассивный элемент. Гигабитному Ethernet соответствует бюджет 29 дБ. Квалифицированное применение IE3500 допускает линию до 80 км при соблюдении её оптических условий. Короткие соединения также требуют проверки перегрузки приёмника.

Комплектация

В поставку Cisco CWDM-SFP-1610= (Сиско) входит один запасной трансивер заданного спектрального исполнения. Подходящие пассивные фильтры, OADM и межсоединения определяются проектом. Они не входят в единичную позицию SFP. Перед заказом фиксируют канал и подходящий режим оконечного оборудования.
