Трансивер Cisco CWDM-SFP10G-1510, 10G, 1510 нм, 40 км SMF

Информация о трансивере Cisco CWDM-SFP10G-1510

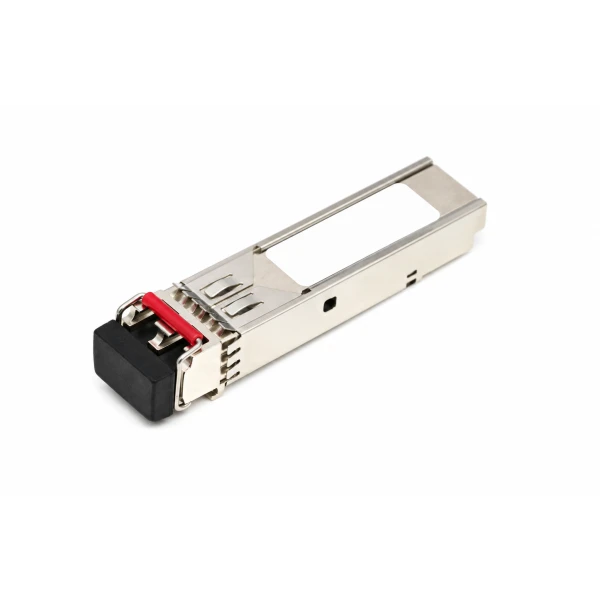

Cisco CWDM-SFP10G-1510 является трансивером SFP+ для десятигигабитной спектральной линии CWDM. Исполнение рассчитано на отдельное Ethernet-направление CWDM. Для соединения выбирают согласованный профиль LAN или WAN. Характеристики этих приложений приводятся для работы без FEC. Потери и дисперсию оптической трассы проверяют совместно. Передача относится к каналу с обозначением 1510 нм. Центр передатчика составляет 1511 нм. Используется одномодовое волокно G.652. Оптическое подключение выполняют через LC duplex с полировкой PC либо UPC. Температура корпуса при работе должна находиться в диапазоне от 0 до +70 °C. Защёлка имеет красный цвет. Выполнение оптических условий позволяет рассматривать дистанцию до 40 км.

Функциональные возможности

Трансивер поддерживает десятигигабитные Ethernet-профили LAN и WAN в спектральном канале CWDM. Это позволяет выделить соединению отдельное оптическое направление в многоканальной системе. Профили OTU2, OTU1e и OTU2e рассматриваются отдельно и согласуются с требуемой для них FEC на подходящем оборудовании.

Технические особенности

• Скорость Ethernet: 10 Гбит/с
• Модульный интерфейс: SFP+
• Спектральное обозначение: 1510 нм
• Квалифицированная дальность: До 40 км SMF с условиями линии
• Оптическая мощность передатчика: 0…+5 дБм
• Предельные уровни на приёме: −14…−1 дБм при указанных условиях линии
• Условия хранения: От −40 до +85 °C
• Соединения патч-корда: LC duplex; PC или UPC
• Линейная среда: SMF G.652
• Температура при эксплуатации: От 0 до +70 °C

Совместимость с оборудованием

Cisco ASR 920 предусматривает данный CWDM-SFP10G в собственном перечне поддерживаемой оптики; конкретный порт и выпуск ПО согласуют до установки. Для Cisco IE3500 необходим квалифицированный 10GE uplink на соответствующей модели. Температуру платформы проверяют для коммерческого SFP+. Поддержка OTN определяется выбранным хостом и его режимом.

Расчёт оптической линии

Для Ethernet LAN или WAN рассматривают оптические условия линии без FEC. Расстояние до 40 км относится к волокну G.652 с указанными ограничениями дисперсии и мощности. Даже при коротком пролёте уровень на входе не должен перегружать приёмник. Аттенюатор подбирают по рассчитанному уровню сигнала.

Комплектация

В поставке Cisco CWDM-SFP10G-1510 (Сиско) находится один CWDM-трансивер SFP+. Профиль Ethernet задаётся совместимым сетевым оборудованием, а внешнюю волоконную схему комплектуют отдельно. К заказу согласуют патч-корды LC и пассивный спектральный канал. Покупка модуля не включает дополнительный линейный интерфейс хоста.
