Настенное крепление Cisco DP-9800-WMK=, для Desk Phone 9800, 2 кронштейна, ключ WMK

Информация о настенном креплении Cisco DP-9800-WMK=

Cisco DP-9800-WMK= – комплект настенного крепления для телефонов Desk Phone 9800. Он позволяет освободить поверхность рабочего стола. Одна часть крепления устанавливается на стену. Вторая закрепляется на корпусе телефона. Эти части соединяют при размещении аппарата. Для фиксации предусмотрен специальный ключ. В комплект входят винты и анкеры. Конструкция предназначена для совместимых настольных моделей серии. Перед монтажом выбирают место для телефонных подключений. Стена должна подходить для применяемого крепежа. Для телефона с модулем расширения дополнительно используют отдельный комплект KEM.

Функциональные возможности

Крепление удерживает аппарат в вертикальном положении на стене и обеспечивает доступ к его рабочей панели. Кабели подводят к телефону до окончательной фиксации на стеновом кронштейне. При необходимости положение упора трубки изменяют, чтобы она надёжно оставалась в ложементе.

Технические особенности

• Совместимые модели: Desk Phone 9811, 9841, 9851, 9861 и 9871.
• Комплект содержит один настенный и один телефонный кронштейн.
• Для присоединения телефонного кронштейна предусмотрены три винта M3 L7.
• Стеновой монтаж использует четыре анкера и четыре винта M4 L25.
• Для установки телефона без KEM предусмотрен один винт M3 L5.
• В состав принадлежностей входит один ключ WMK.
• При монтаже с KEM дополнительно нужен DP-9800-KEM-WMK=.
• Кронштейны фиксируют после подключения и размещения кабелей телефона.

Совместимость с оборудованием

Комплект используют с Cisco Desk Phone 9811, 9841, 9851, 9861 или 9871. Для настенного размещения аппарата с модулем расширения нужны одновременно DP-9800-WMK= и DP-9800-KEM-WMK=. При проводном подключении рядом подготавливают подходящую Ethernet-розетку, а при локальном питании учитывают расположение электрической розетки.

Установка и подключение

Стеновой кронштейн выставляют по уровню и закрепляют на подготовленном основании. Телефонный кронштейн привинчивают к аппарату, подсоединяют необходимые кабели и укладывают их в штатные направляющие. Затем обе части соединяют и фиксируют ключом WMK с отвёрткой.

Комплектация

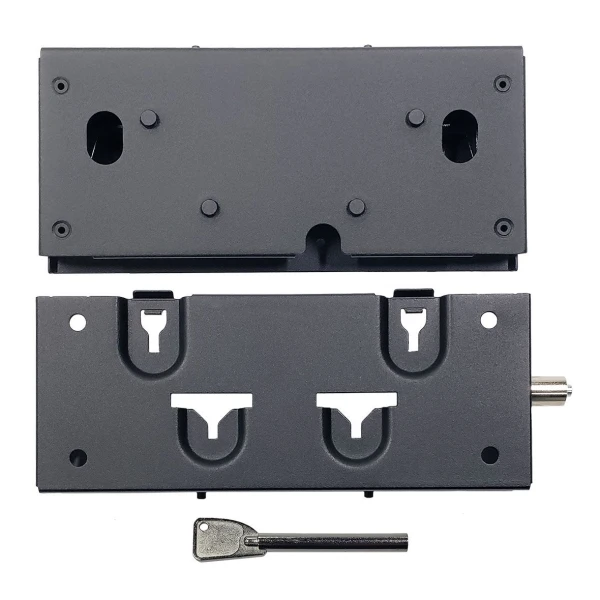

Предусмотрены телефонный кронштейн, настенный кронштейн, три винта M3 L7, четыре анкера, четыре винта M4 L25, один винт M3 L5 и ключ WMK. Для проводного подключения предусмотрен Ethernet-кабель. Телефон и крепление для его модуля расширения являются отдельными изделиями.

Как выбрать

Для Сиско DP-9800-WMK= существенны модель аппарата, наличие KEM и расположение кабельных подключений. Место монтажа выбирают так, чтобы телефон оставался доступным для пользователя, а кабели не мешали защёлкиванию кронштейнов.

Как заказать

Укажите модель Desk Phone и наличие модуля расширения. Для подбора монтажа сообщите материал стены, способ подключения телефона к сети и требуемый состав крепёжных принадлежностей.
