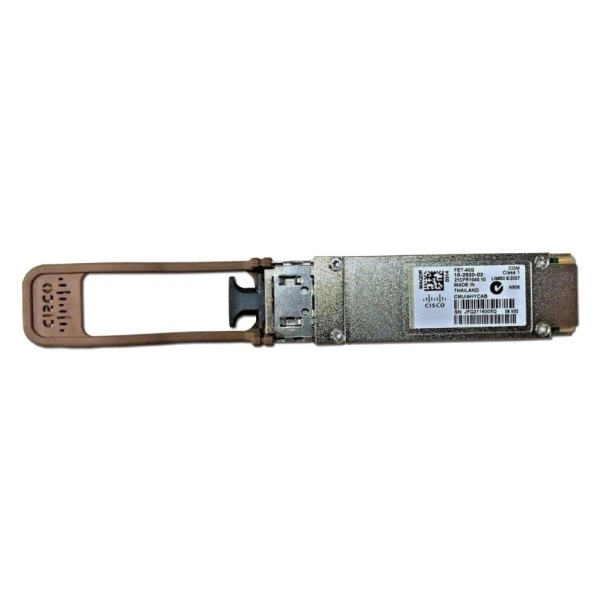

Оптический трансивер Cisco FET-40G=, QSFP, тип оптического разъёма: MPO-12 / MTP, тип волокна: Многомодовое MMF

Информация о товаре Cisco FET-40G=: оптический трансивер

Cisco FET-40G= предназначен для fabric-соединений в архитектуре Nexus Fabric Extender. Модуль связывает FEX с родительским коммутатором. Его оптический тракт рассчитан на многомодовое волокно. Для подключения используется многоволоконный разъём MPO. Нативный режим обеспечивает канал 40 Гбит/с. Также предусмотрено разветвление на четыре соединения FET по 10 Гбит/с. На этих ответвлениях устанавливаются интерфейсы FET-10G. При использовании OM3 расстояние достигает 100 м. Кабель OM4 или OM5 позволяет увеличить длину до 150 м. Рабочая длина волны составляет 850 нм. Максимальное энергопотребление равно 1,5 Вт. Такое исполнение выбирают для расширения портовой ёмкости совместимой фабрики Nexus.

Функциональные возможности

FET обслуживает внутренние fabric-связи между расширителем портов и управляющим родительским устройством. Для нативного 40G требуется параллельная 12-волоконная линия; схема 4×10G использует отдельную сборку parallel-to-duplex и четыре удалённых интерфейса FET-10G.

Технические особенности

• Волоконная среда: Многомодовое MMF
• Спектральный канал: 850 нм
• Допустимая протяжённость: OM2: до 30 м; OM3: до 100 м; OM4/OM5: до 150 м
• Предел энергопотребления: 1,5 Вт
• Рабочий тепловой диапазон: 0...+70 °C
• Назначение соединения: Fabric links между Nexus Fabric Extender и родительским коммутатором
• Исполнение корпуса: QSFP
• Пропускная способность интерфейса: 40 Гбит/с; 4×10 Гбит/с в режиме FEX breakout
• Оптическое подключение: MPO-12 / MTP

Совместимость с оборудованием

Применяется с Cisco Nexus Fabric Extender и поддерживающим его родительским коммутатором. В разветвлённой топологии оптической парой служат именно FET-10G; пригодность порта для такой связи проверяют по модели Nexus и выбранному режиму FEX.

Комплектация

Позиция включает один Cisco FET-40G в заказном исполнении Cisco (Сиско) FET-40G=. Для законченного fabric-канала подбирают многоволоконную трассу и ответные модули с учётом топологии расширителя.

Нативный канал и четыре ответвления

Выбор между 40G и четырьмя FET-соединениями определяет разводку оптики ещё до монтажа. При переходе на breakout следует проверить распределение волокон и соответствие всех четырёх портов FET-10G.
