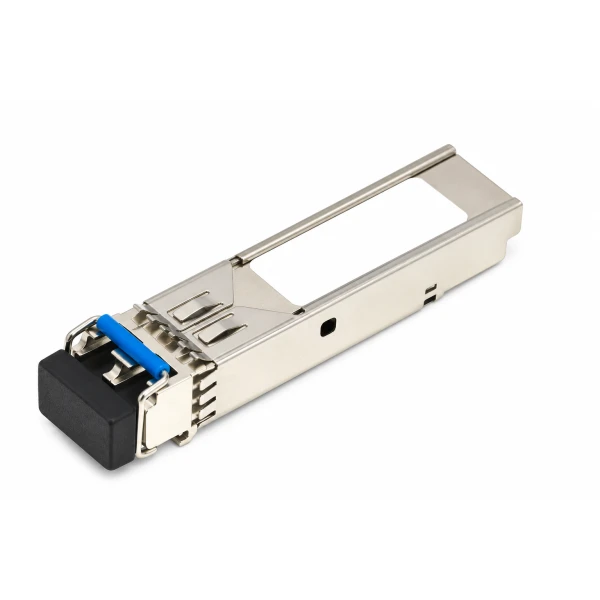

Трансивер Cisco GLC-BX-U-I, 1G, 1310 нм, LC simplex

Информация о трансивере Cisco GLC-BX-U-I

Cisco GLC-BX-U-I является трансивером SFP для одноволоконной гигабитной связи. Оптическое соединение работает со скоростью 1 Гбит/с. Передача и приём разделяются по длинам волн в одном волокне. Длина волны передачи составляет 1310 нм. Приёмное направление соответствует 1490 нм. Поддерживаемая дальность достигает 10 км с учётом потерь волокна и соединений. Для кабельной стороны предусмотрен LC simplex. Для корпуса модуля задан рабочий диапазон −40…+85 °C. Функция DOM позволяет наблюдать оптические и температурные параметры. Типовой энергетический ориентир для этого SFP составляет до 1 Вт. Для встречного направления необходим согласованный GLC-BX-D-I. Условия работы выбирают с учётом нагрева корпуса SFP в конкретном оборудовании.

Функциональные возможности

Сторона U промышленной BiDi-пары передаёт и принимает по одной жиле, используя разные длины волн для встречных направлений. Это позволяет согласовать оптическое соединение без выделения второго волокна. Рабочий температурный класс относится к корпусу трансивера.

Технические особенности

• Подключение патч-корда: LC simplex, PC/UPC
• Волоконная схема: SMF G.652, одно волокно
• Длина волны передачи: 1310 нм
• Оптический диапазон приёма: 1490 нм
• Поддерживаемая длина линии: До 10 км SMF
• Температурный класс трансивера: От −40 до +85 °C, IND
• Цифровая диагностика: DOM
• Ориентир электрической нагрузки: До 1 Вт, типовой ориентир
• Аппаратный форм-фактор: SFP
• Скорость оптической линии: 1G (1 Гбит/с)

Совместимость с оборудованием

Для Cisco IE3500 выбирают поддерживаемый гигабитный SFP-порт с подходящим IOS XE. Оптическим партнёром является GLC-BX-D-I. В проекте отдельно проверяют режим порта и допустимые условия эксплуатации оборудования.

Подготовка оптической линии

До подключения сверяют направление передачи U и оптические характеристики конца D. Волокно, соединители и сварные участки должны укладываться в рассчитанный бюджет. Для кабеля LC используют полировку PC либо UPC.

Комплектация

В товарной позиции поставляется один промышленный модуль стороны U. Для построения полной пары дополнительно выбирают устройство D. Одномодовый кабель и элементы оптической трассы задаются отдельным перечнем.

Как заказать

При подборе Cisco (Сиско) GLC-BX-U-I укажите оборудование обоих узлов и схему одноволоконного подключения. Учитываются длина, потери и температурный режим установки.
