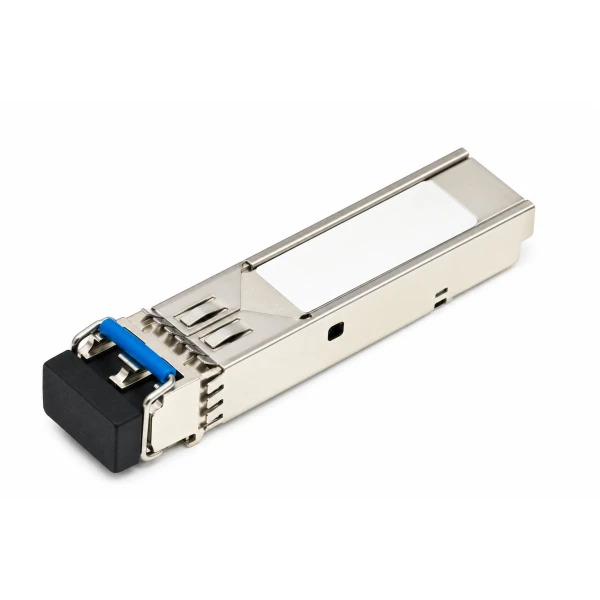

Трансивер Cisco GLC-BX-U, 1G, 1310 нм, LC simplex

Информация о трансивере Cisco GLC-BX-U

Cisco GLC-BX-U предназначен для гигабитной BiDi-линии. Основная скорость Ethernet составляет 1 Гбит/с. Оптическая схема предусматривает одну жилу стандартного одномодового волокна. В передающем направлении используется 1310 нм. Приёмный канал рассчитан на 1490 нм. Дальность линии может достигать 10 км при соблюдении её оптических параметров. Оптический патч-корд подключается к разъёму LC simplex. Температурные условия эксплуатации корпуса находятся в пределах 0…+70 °C. Для диагностики передающего и принимающего каналов предусмотрен DOM. Типовое потребление SFP составляет до 1 Вт. Для сопрягаемой стороны выбирают исполнение GLC-BX-D. Хостовый порт должен поддерживать выбранный SFP и его режим Ethernet.

Функциональные возможности

Вариант U замыкает одноволоконное соединение с противоположной стороной D. Направления передачи разделяются по длинам волн, сохраняя полноценный двусторонний обмен на 1G. Передача на 1310 нм должна соответствовать приёмному каналу парного трансивера.

Технические особенности

• Кабельная среда линии: SMF G.652, одно волокно
• Передающий оптический канал: 1310 нм
• Параметр приёмного канала: 1490 нм
• Длина согласованного соединения: До 10 км SMF
• Рабочие условия корпуса: От 0 до +70 °C, COM
• Наблюдение оптических параметров: DOM
• Типовой ориентир потребления: До 1 Вт, типовой ориентир
• Исполнение приёмопередатчика: SFP
• Скорость Ethernet: 1G (1 Гбит/с)
• Интерфейс кабельной системы: LC simplex, PC/UPC

Совместимость с оборудованием

Модуль можно применять в поддерживаемых гигабитных SFP-интерфейсах Cisco ASR 920 и IE3500. На другом конце используют GLC-BX-D. Совместимость проверяют для конкретного порта и выбранного IOS XE, сохраняя одинаковую скорость двух сторон.

Подготовка оптической линии

При подборе определяют не только дальность, но и затухание всей кабельной системы. Для LC предусматривают полировку PC либо UPC. Работа в промышленном шасси учитывает температурное ограничение, связанное с COM-оптикой.

Комплектация

Заказывается один трансивер U для соответствующего конца линии. Оптический партнёр D и соединительный кабель не определяются этой единицей заказа и подбираются по проекту. Для полной схемы указывают оборудование обоих узлов.

Как заказать

Уточняя Cisco (Сиско) GLC-BX-U, сообщите тип существующего модуля D и параметры одномодовой трассы. Подбор включает проверку оптического бюджета и режима сетевого интерфейса.
