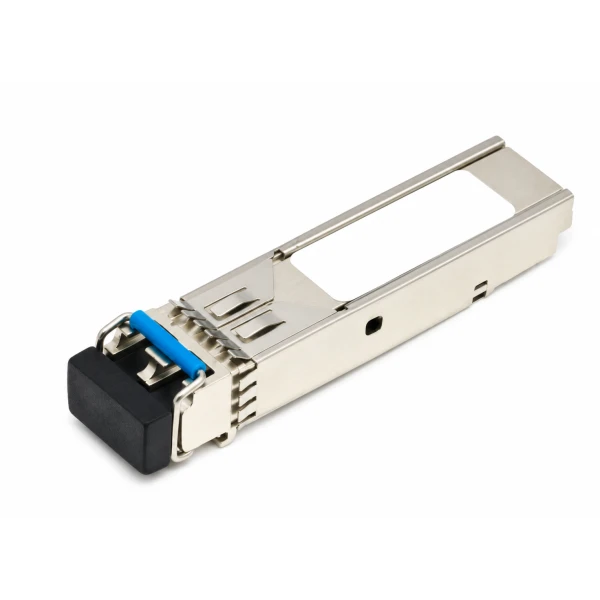

Трансивер Cisco GLC-BX40-U-I=, 1G, 1310 нм, LC simplex

Информация о трансивере Cisco GLC-BX40-U-I=

Cisco GLC-BX40-U-I= предназначен для резервной замены в гигабитной BiDi-линии. Основная скорость Ethernet составляет 1 Гбит/с. Оптическая схема предусматривает одну жилу стандартного одномодового волокна. В передающем направлении используется 1310 нм. Приёмный канал рассчитан на 1480–1600 нм. Дальность линии может достигать 40 км при соблюдении её оптических параметров. Оптический патч-корд подключается к разъёму LC simplex. Температурные условия эксплуатации корпуса находятся в пределах −40…+85 °C. Для диагностики передающего и принимающего каналов предусмотрен DOM. Типовое потребление SFP составляет до 1 Вт. Для сопрягаемой стороны выбирают исполнение GLC-BX40-D-I или GLC-BX40-DA-I. Хостовый порт должен поддерживать выбранный SFP и его режим Ethernet.

Функциональные возможности

Запасная сторона U сохраняет согласование промышленной BX40-линии при обслуживании оборудования. Для её выбора проверяют не только дальность, но и конкретный модуль D либо DA второго конца. Полученные после установки уровни контролируют с помощью DOM.

Технические особенности

• Рабочие условия корпуса: От −40 до +85 °C, IND
• Наблюдение оптических параметров: DOM
• Типовой ориентир потребления: До 1 Вт, типовой ориентир
• Исполнение приёмопередатчика: SFP
• Скорость Ethernet: 1G (1 Гбит/с)
• Интерфейс кабельной системы: LC simplex, PC/UPC
• Кабельная среда линии: SMF G.652, одно волокно
• Передающий оптический канал: 1310 нм
• Параметр приёмного канала: 1480–1600 нм
• Длина согласованного соединения: До 40 км SMF

Совместимость с оборудованием

Замена предусматривается для квалифицированных гигабитных SFP-портов Cisco ASR 920 и IE3500. Парным оптическим исполнением может быть GLC-BX40-D-I либо GLC-BX40-DA-I. Поддержку точной конфигурации устанавливают по модели порта и IOS XE.

Подготовка оптической линии

До поставки запасного устройства записывают параметры действующей пары и состояние волоконной трассы. При монтаже проверяют полировку LC и принимаемую мощность. Температурный расчёт учитывает одновременно корпус SFP и среду внутри оборудования.

Комплектация

Позиция содержит один запасной промышленный модуль U для BX40. Вторая сторона и кабельные соединения задаются отдельными компонентами линии. Если меняется оптическая схема, её состав согласуют заново.

Как заказать

Для резерва Cisco (Сиско) GLC-BX40-U-I= укажите исполнение второго трансивера и поддерживающее оборудование. Согласуем замену с существующим направлением передачи и оптическим бюджетом.
