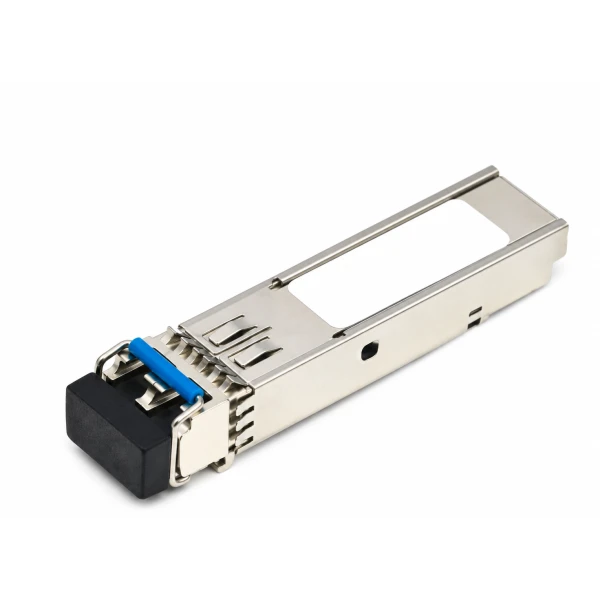

Трансивер Cisco GLC-BX80-U-I=, 1G, 1490 нм, LC simplex

Информация о трансивере Cisco GLC-BX80-U-I=

Cisco GLC-BX80-U-I= предназначен для резервной замены в гигабитной BiDi-линии. Основная скорость Ethernet составляет 1 Гбит/с. Оптическая схема предусматривает одну жилу стандартного одномодового волокна. В передающем направлении используется 1490 нм. Приёмный канал рассчитан на 1570 нм. Дальность линии может достигать 80 км при соблюдении её оптических параметров. Оптический патч-корд подключается к разъёму LC simplex. Температурные условия эксплуатации корпуса находятся в пределах −40…+85 °C. Для диагностики передающего и принимающего каналов предусмотрен DOM. Типовое потребление SFP составляет до 1 Вт. Для сопрягаемой стороны выбирают исполнение GLC-BX80-D-I. Хостовый порт должен поддерживать выбранный SFP и его режим Ethernet.

Функциональные возможности

Резервный U-модуль нужен для поддержания соответствующей дальней BiDi-конфигурации. При подборе сопоставляют направление передачи и характеристики противоположного конца D. Оптические параметры DOM используют при контроле восстановленной связи.

Технические особенности

• Типовой ориентир потребления: До 1 Вт, типовой ориентир
• Исполнение приёмопередатчика: SFP
• Скорость Ethernet: 1G (1 Гбит/с)
• Интерфейс кабельной системы: LC simplex, PC/UPC
• Кабельная среда линии: SMF G.652, одно волокно
• Передающий оптический канал: 1490 нм
• Параметр приёмного канала: 1570 нм
• Длина согласованного соединения: До 80 км SMF
• Рабочие условия корпуса: От −40 до +85 °C, IND
• Наблюдение оптических параметров: DOM

Совместимость с оборудованием

Замена допускается в квалифицированных гигабитных SFP-интерфейсах Cisco IE3500 или ASR 920 с подходящим IOS XE. Парный модуль должен соответствовать GLC-BX80-D-I. Температурный режим и поддержку порта проверяют для фактической установки.

Подготовка оптической линии

Для обслуживания заранее фиксируют тип волокна, модель второго трансивера и потери действующей трассы. В процессе замены соблюдают процедуру оборудования и проверяют принимаемую мощность. Условия внутри шасси должны соответствовать рабочему классу SFP.

Комплектация

Одна заказная позиция представляет запасной трансивер U промышленной категории. Другой узел линии и кабельная система в эту единицу не объединяются. Если нужны дополнительные оптические компоненты, их выбирают по расчёту трассы.

Как заказать

При запросе Cisco (Сиско) GLC-BX80-U-I= сообщите параметры существующей BX80-линии. Подбор резерва учитывает парный D-модуль, состояние кабельной системы и программную поддержку.
