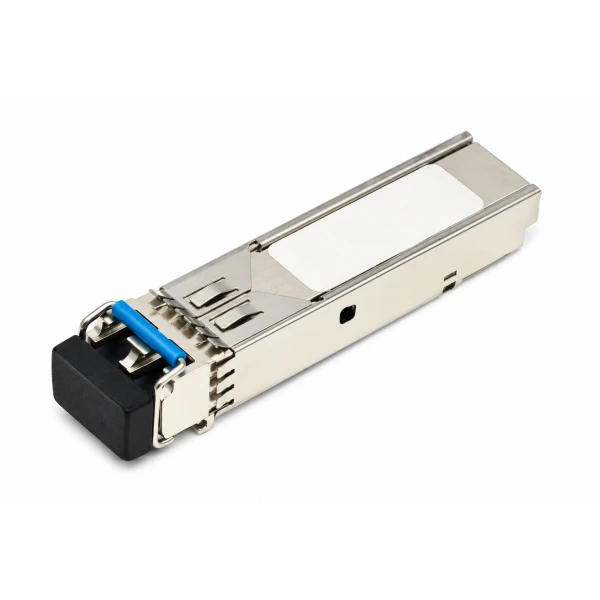

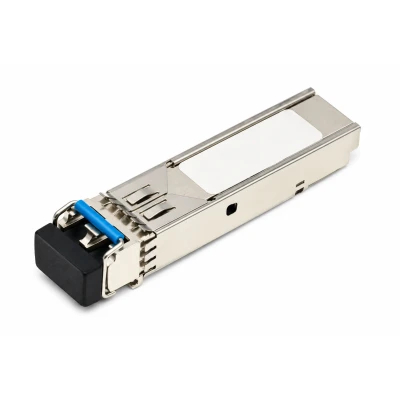

Трансивер Cisco GLC-LH-SMD, 1G, 1310 нм, 10 км SMF

Информация о трансивере Cisco GLC-LH-SMD

Cisco GLC-LH-SMD является оптическим трансивером форм-фактора SFP для гигабитной линии Ethernet. Модуль работает по стандарту 1000BASE-LX/LH. Передача осуществляется на длине волны 1310 нм. Дуплексное подключение выполняют через два разъёма LC. Для одномодового волокна G.652 предусмотрена дальность до 10 км. На многомодовом волокне длина линии может достигать 550 м. При подключении MMF используют подходящий согласующий патч-корд. Рабочая температура корпуса составляет от −5 до +85 °C. Функция DOM позволяет наблюдать оптические и температурные параметры. Типовое потребление модуля составляет до 1 Вт. Трансивер устанавливают в порт, квалифицированный для данного гигабитного исполнения. Горячая замена поддерживается при соблюдении процедуры оборудования.

Функциональные возможности

Трансивер связывает гигабитный интерфейс коммутатора или маршрутизатора с оптической кабельной системой. Возможность выбрать одномодовую или согласованную многомодовую линию удобна при сохранении существующей инфраструктуры. Через DOM контролируют уровни передачи и приёма, температуру, ток лазера и напряжение питания.

Технические особенности

• Исполнение модуля: SFP
• Скорость Ethernet: 1G (1 Гбит/с)
• Оптический протокол: 1000BASE-LX/LH
• Кабельный разъём: LC duplex, PC/UPC
• Оптическая среда: SMF G.652; MMF с согласующим патч-кордом
• Рабочая длина волны: 1310 нм
• Квалифицированная длина линии: До 10 км SMF; до 550 м MMF с согласующим патч-кордом
• Рабочая температура корпуса: От −5 до +85 °C, EXT
• Наблюдение параметров: DOM, SFF-8472
• Типовой ориентир потребления: До 1 Вт, типовое значение для SFP

Совместимость с оборудованием

Модуль применяют в поддерживаемых SFP-интерфейсах Cisco IE3500 и ASR 920. Для конкретного порта проверяют точное исполнение устройства и выпуск IOS XE. На удалённой стороне требуется совместимый интерфейс 1000BASE-LX/LH с подходящим оптическим бюджетом; скорости двух концов должны совпадать.

Подготовка оптической линии

До монтажа определяют тип и протяжённость волокна, потери разъёмов и необходимость согласующего патч-корда для MMF. Для LC используют полировку PC или UPC. При установке в промышленный коммутатор учитывают ограничение окружающей температуры для выбранного EXT-модуля.

Комплектация

Коммерческая единица представляет один трансивер GLC-LH-SMD. Патч-корд подбирают под тип волокна, длину трассы и полировку LC; при работе с MMF отдельно согласуют его исполнение. Коммутатор и удалённый оптический интерфейс определяются проектом линии.

Как заказать

Для заказа Cisco (Сиско) GLC-LH-SMD укажите оборудование на обоих концах и тип кабельной системы. Подбор включает проверку интерфейсов, оптического бюджета и режима эксплуатации.
