Комплект наружных антенн Cisco Meraki MA-ANT-20, частотные полосы: 2,400–2,500 ГГц и 5,150–5,875 ГГц, покрытие: Круговой горизонтальный охват 360°, вертикальная диаграмма: HPBW 45°

Информация о товаре Cisco Meraki MA-ANT-20: комплект наружных антенн

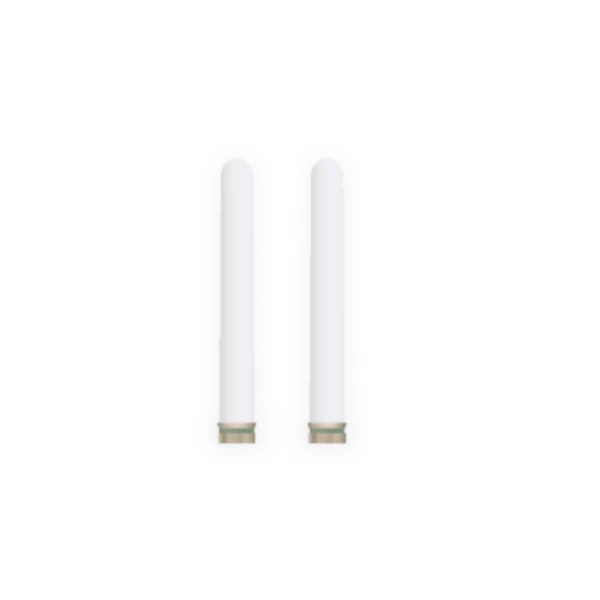

Cisco Meraki MA-ANT-20 – комплект из двух всенаправленных наружных антенн. Каждый элемент поддерживает диапазоны 2,4 и 5 ГГц. Рабочая полоса на нижних частотах составляет 2,400–2,500 ГГц. Верхний интервал охватывает 5,150–5,875 ГГц. Усиление для диапазона 2,4 ГГц равно 4 dBi. На частотах 5 ГГц предусмотрено усиление 7 dBi. Антенны имеют круговой охват 360° по горизонтали. Вертикальная ширина диаграммы по половинной мощности составляет 45°. Поляризация является линейной вертикальной. Подключение выполнено через N-Type непосредственно к оборудованию. Подводящий кабель для монтажа этих диполей не требуется. Комплект подбирают для внешней антенной системы совместимых точек Meraki MR.

Функциональные возможности

Всенаправленные диполи используют при планировании покрытия вокруг места установки наружной точки доступа. Такая диаграмма подходит для обслуживания клиентов, расположенных по разным сторонам от оборудования. Параметры сети определяются совместно антеннами, радиомодулями и условиями эфира на площадке.

Технические особенности

• Комплектование: Две одинаковые двухдиапазонные антенны
• Частотные полосы: 2,400–2,500 ГГц и 5,150–5,875 ГГц
• Усиление по диапазонам: 4 dBi на 2,4 ГГц; 7 dBi на 5 ГГц
• Покрытие: Круговой горизонтальный охват 360°
• Вертикальная диаграмма: HPBW 45°
• Поляризация: Линейная вертикальная
• Присоединение: N-Type напрямую к точке, без кабеля
• Размер отдельной антенны: Диаметр 25 мм, длина 180 мм
• Материал: ABS-пластик
• Рабочая температура: От −40 до +70 °C

Совместимость с оборудованием

Комплект MA-ANT-20 поддерживается Cisco Meraki MR76 и MR86; также предусмотрены MR74 и MR84. Для каждой точки рассчитывают полное число устанавливаемых антенных элементов с учётом её портов. Антенные конфигурации CW9163E требуют собственных трёхдиапазонных моделей, поэтому MA-ANT-20 для этой точки не используют.

Размещение всенаправленных диполей

При установке сохраняют вертикальную ориентацию диполей и доступ к антенным разъёмам. Высота точки влияет на распределение уровня сигнала на земле и у границ площадки. После монтажа проверяют покрытие по всему обслуживаемому участку и согласуют настройки мощности.

Комплектация

В заводской поставке MA-ANT-20 находятся две одинаковые антенны. Каждая имеет собственное соединение N-Type для установки на точку доступа. Количество двухэлементных комплектов в проекте рассчитывают по требуемому оснащению всех точек.

Как заказать комплект MA-ANT-20

Укажите Cisco Meraki (Сиско Мераки) MA-ANT-20 и число заводских комплектов. При оснащении MR76 или MR86 сообщите количество точек и предполагаемую монтажную схему. Проверим состав заказа, цену и способ доставки.
