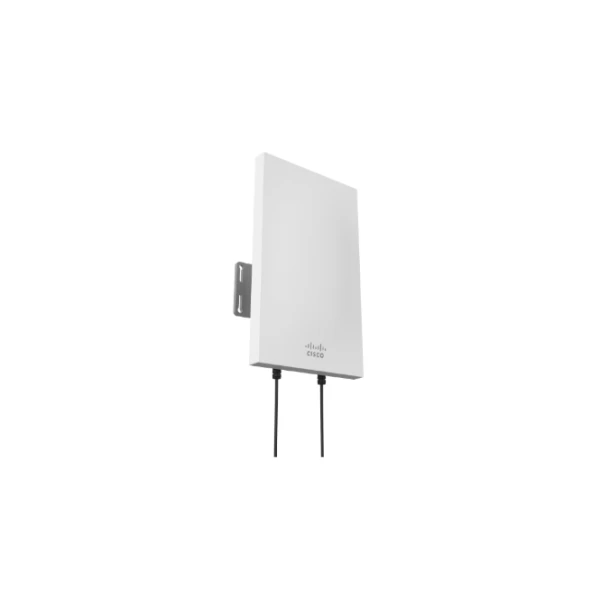

Секторная антенна Cisco Meraki MA-ANT-21, назначение: Секторная MIMO-антенна диапазона 5 ГГц, рабочие частоты: 5,150–5,875 ГГц, усиление: 13 dBi

Информация о товаре Cisco Meraki MA-ANT-21: секторная антенна

Антенна Cisco Meraki MA-ANT-21 предназначена для направленного покрытия в диапазоне 5 ГГц. Её применяют с совместимыми наружными точками Meraki, имеющими N-Type. Рабочий интервал составляет 5,150–5,875 ГГц. Коэффициент усиления равен 13 dBi. В одном корпусе предусмотрены два антенных подключения. Используется линейная вертикальная и горизонтальная поляризация. Горизонтальная ширина диаграммы по половинной мощности составляет 80°. Вертикальный показатель равен 30°. Панель подходит для обслуживания клиентов в выбранном секторе. Её также используют при проектировании направленного беспроводного соединения между точками. Корпус изготовлен из устойчивого к ультрафиолету пластика. Эксплуатационная температура находится в пределах от −40 до +70 °C.

Функциональные возможности

Секторная диаграмма концентрирует покрытие на выбранном участке, а не по всей окружности монтажной позиции. Высокое усиление учитывают при расчёте излучаемой мощности и согласовании параметров радиолинии. Возможность организации backhaul-соединения зависит от настроек точек, радиовидимости и условий трассы.

Технические особенности

• Назначение: Секторная MIMO-антенна диапазона 5 ГГц
• Рабочие частоты: 5,150–5,875 ГГц
• Усиление: 13 dBi
• Азимутальный угол HPBW: 80°
• Вертикальный угол HPBW: 30°
• Поляризационные плоскости: Линейная вертикальная/горизонтальная
• Антенные соединители: Два N-Type
• Размеры и масса: 233×140×40 мм; 527 г
• Корпус: Пластик с устойчивостью к ультрафиолету
• Температурное применение: Наружное, от −40 до +70 °C

Совместимость с оборудованием

Для MA-ANT-21 подтверждена работа с Meraki MR76 и MR74 в их антенной конфигурации диапазона 5 ГГц. Два подключения панели соединяют с соответствующими радиопортами точки. Другие диапазоны оборудования комплектуют отдельными подходящими антеннами по проекту WLAN.

Ориентация сектора 5 ГГц

Для сектора выбирают азимут и высоту, обеспечивающие требуемую зону обслуживания. При расчёте связи между точками отдельно проверяют препятствия и радиовидимость. Монтажные принадлежности и штатную кабельную часть размещают с возможностью обслуживания соединений.

Комплектация

Одна позиция MA-ANT-21 относится к одной секторной антенной панели с двумя подключениями N-Type. Монтажные принадлежности и кабели включены в предусмотренную поставку этой модели. Точку доступа и остальные элементы радиосети перечисляют в согласованной спецификации.

Подбор секторной антенны 5 ГГц

Для запроса Cisco Meraki (Сиско Мераки) MA-ANT-21 укажите число панелей и модель точки Meraki. Если планируется направленное соединение, приложите сведения о размещении и расстоянии между площадками. Согласуем комплектность, стоимость и условия отправки.
