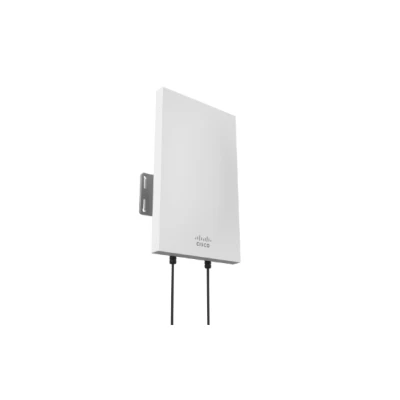

Секторная антенна Cisco Meraki MA-ANT-23, рабочий диапазон: 2,400–2,500 ГГц, антенный тип: Секторная панель MIMO, коэффициент усиления: 11 dBi

Информация о товаре Cisco Meraki MA-ANT-23: секторная антенна

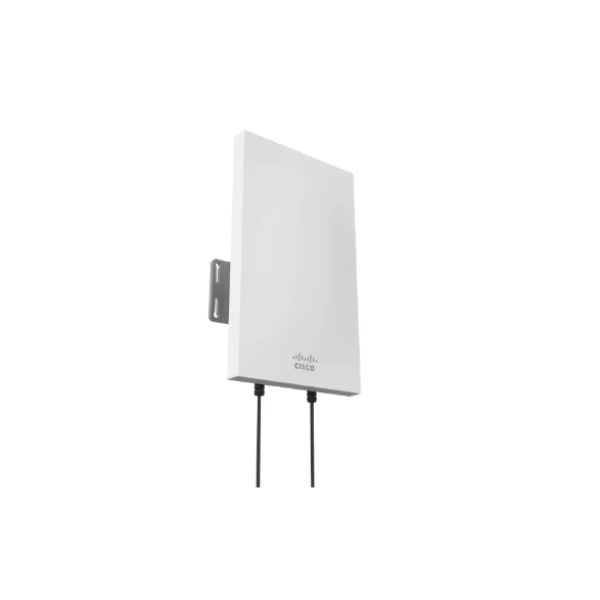

Cisco Meraki MA-ANT-23 – секторная антенна для диапазона 2,4 ГГц. Она используется с наружной антенной системой совместимых точек Meraki. Частотная полоса составляет от 2,400 до 2,500 ГГц. Для антенного элемента предусмотрено усиление 11 dBi. Панель обслуживает направленную зону перед монтажной позицией. Ширина диаграммы по половинной мощности равна 70° в горизонтальной плоскости. По вертикали этот показатель составляет 40°. Линейная поляризация представлена вертикальной и горизонтальной плоскостями. В конструкции предусмотрены два подключения N-Type. Комплектные кабели имеют длину 12 дюймов. Панель рассчитана на установку на стену или опору. Наружное исполнение работает при температуре от −40 до +70 °C.

Функциональные возможности

Направленная антенная часть помогает выделить обслуживаемый участок в радиосети 2,4 ГГц. Два подключения используются в соответствующей MIMO-конфигурации точки доступа. При проектировании учитывают помеховую обстановку диапазона и допустимый уровень излучаемой мощности.

Технические особенности

• Рабочий диапазон: 2,400–2,500 ГГц
• Антенный тип: Секторная панель MIMO
• Коэффициент усиления: 11 dBi
• Ширина луча HPBW: 70° по горизонтали и 40° по вертикали
• Поляризация элементов: Линейная, вертикальная/горизонтальная
• Количество разъёмов: 2 × N-Type
• Кабельные линии: Включены, длина 12 дюймов
• Габариты панели: 233×140×40 мм
• Масса и материал: 525 г; устойчивый к ультрафиолету пластик
• Рабочая температура: −40…+70 °C

Совместимость с оборудованием

MA-ANT-23 применяется с Cisco Meraki MR76 и MR74 через антенные порты диапазона 2,4 ГГц. При оснащении двухдиапазонной точки остальные радиоподключения подбирают по их назначению. Поддержку этой однодиапазонной панели не переносят на трёхдиапазонную CW9163E.

Установка панели диапазона 2,4 ГГц

Сектор направляют на нужную область, сохраняя проектную поляризацию панели. Для монтажной опоры предусматривают место под крепление и прокладку двух коротких кабелей. Результат проверяют на уровне клиентов, поскольку препятствия и соседние сети влияют на практическое покрытие.

Комплектация

По коду MA-ANT-23 поставляется одна секторная панель с двумя кабельными подключениями N-Type. Для неё предусмотрены кабели длиной 12 дюймов и монтажные принадлежности. Количество панелей и совместимые точки указывают в заказе отдельными позициями.

Как купить MA-ANT-23

Укажите Cisco Meraki (Сиско Мераки) MA-ANT-23, модель точки и требуемый участок покрытия 2,4 ГГц. При подборе полезно сообщить высоту и тип монтажной опоры. Подготовим согласованную спецификацию с ценой и доставкой по России.
