Двухдиапазонная патч-антенна Cisco Meraki MA-ANT-25, частотные интервалы: 2,400–2,500 и 5,150–5,875 ГГц, усиление 2,4 / 5 ггц: 8 dBi / 6,5 dBi, горизонтальные углы hpbw: 60° / 75° для 2,4 / 5 ГГц

Информация о товаре Cisco Meraki MA-ANT-25: двухдиапазонная патч-антенна

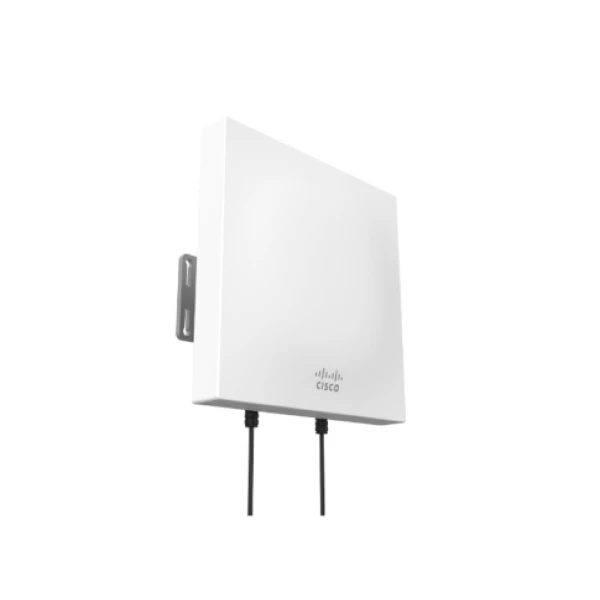

Патч-антенна Cisco Meraki MA-ANT-25 обслуживает направленную зону в двух диапазонах. Она рассчитана на частоты 2,4 и 5 ГГц. Усиление на нижнем диапазоне составляет 8 dBi. В диапазоне 5 ГГц оно равно 6,5 dBi. Панель имеет два подключения N-Type. Для 2,4 ГГц горизонтальная ширина диаграммы по половинной мощности составляет 60°. На частотах 5 ГГц горизонтальная ширина равна 75°. Вертикальные углы для этих диапазонов составляют 70° и 84° соответственно. Линейная поляризация используется в вертикальной и горизонтальной плоскостях. Ширина и высота панели равны 180 мм. В комплект входят монтажные принадлежности и короткие кабели. Конструкцию применяют для наружного покрытия клиентов и проектирования направленных беспроводных соединений.

Функциональные возможности

Патч-панель выбирают, когда обслуживаемая область расположена перед точкой монтажа. Её диаграмма даёт иной охват, чем всенаправленные диполи MA-ANT-20. При организации backhaul-соединения учитывают параметры обеих сторон, радиовидимость и требуемый запас уровня сигнала.

Технические особенности

• Конструкция антенны: Двухдиапазонная направленная патч-панель
• Частотные интервалы: 2,400–2,500 и 5,150–5,875 ГГц
• Усиление 2,4 / 5 ГГц: 8 dBi / 6,5 dBi
• Горизонтальные углы HPBW: 60° / 75° для 2,4 / 5 ГГц
• Вертикальные углы HPBW: 70° / 84° для 2,4 / 5 ГГц
• Поляризация: Линейная вертикальная/горизонтальная
• Соединения и кабели: 2 N-Type, комплектные линии 12 дюймов
• Размер по двум осям: 180×180 мм
• Масса и исполнение: 512 г; пластик с устойчивостью к ультрафиолету
• Монтаж и температура: Стена или опора; от −40 до +70 °C

Совместимость с оборудованием

Подтверждённые платформы для MA-ANT-25 включают Meraki MR76 и MR86, а также MR74 и MR84. Для четырёхпортовой антенной конфигурации 4×4 MR86 применяют две такие панели. Число и распределение подключений согласуют по аппаратной схеме выбранной точки.

Подбор места для патч-панели

Панель устанавливают на стену или опору, направляя основной сектор к нужной площадке. Комплектные линии длиной 12 дюймов требуют заранее выбрать взаимное положение антенны и точки. Излучаемую мощность настраивают с учётом усиления в каждом рабочем диапазоне и правил эксплуатации сети.

Комплектация

Один артикул MA-ANT-25 означает одну двухдиапазонную панель с двумя подключениями N-Type. В поставке предусмотрены кабельные линии длиной 12 дюймов и монтажные принадлежности. Для проекта с двумя панелями их количество оформляют отдельно в спецификации.

Заказ направленного покрытия

Отправьте запрос на Cisco Meraki (Сиско Мераки) MA-ANT-25 с количеством панелей и моделью точки доступа. Если используется MR86, проверим число антенных подключений полной конфигурации. После согласования крепления уточним цену заказа и отправку на объект.
