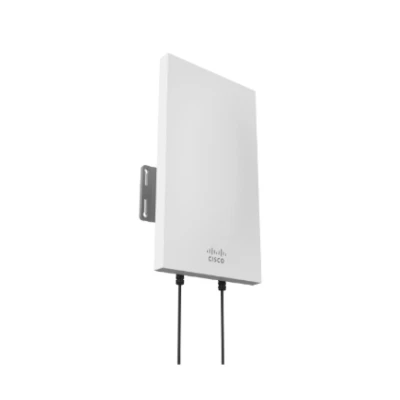

Двухдиапазонная секторная антенна Cisco Meraki MA-ANT-27, тип излучения: Секторный, два рабочих диапазона, горизонтальный hpbw: 86° на 2,4 ГГц, 65° на 5 ГГц, вертикальный hpbw: 34° на 2,4 ГГц, 18° на 5 ГГц

Информация о товаре Cisco Meraki MA-ANT-27: двухдиапазонная секторная антенна

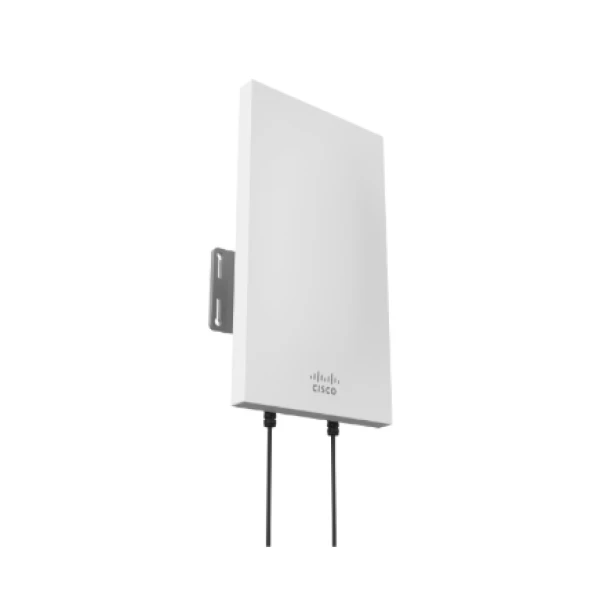

Cisco Meraki MA-ANT-27 – наружная секторная антенна с двумя подключениями. Она обслуживает диапазоны 2,4 и 5 ГГц. На частотах 2,4 ГГц коэффициент усиления составляет 9 dBi. Для диапазона 5 ГГц задано усиление 12 dBi. Горизонтальный угол диаграммы по половинной мощности равен 86° на 2,4 ГГц. На частотах 5 ГГц этот угол составляет 65°. По вертикали соответствующие значения равны 34° и 18°. Панель использует линейную вертикальную и горизонтальную поляризацию. Соединение с совместимой точкой выполнено через два N-Type. Комплектные кабели имеют длину 12 дюймов. Корпус из устойчивого к ультрафиолету пластика рассчитан на наружное размещение. Антенну выбирают для выделенного сектора либо направленного соединения между точками.

Функциональные возможности

Различные диаграммы двух диапазонов учитывают при планировании покрытия одной и той же площадки. Узкий вертикальный угол 5 ГГц особенно важен при выборе высоты и наклона панели. При построении беспроводного backhaul контролируют радиовидимость и запас сигнала на обоих концах соединения.

Технические особенности

• Тип излучения: Секторный, два рабочих диапазона
• Полосы частот: 2,400–2,500 ГГц; 5,150–5,875 ГГц
• Коэффициенты усиления: 9 dBi на 2,4 ГГц и 12 dBi на 5 ГГц
• Горизонтальный HPBW: 86° на 2,4 ГГц, 65° на 5 ГГц
• Вертикальный HPBW: 34° на 2,4 ГГц, 18° на 5 ГГц
• Поляризация элементов: Линейная, вертикальная/горизонтальная
• Кабельная часть: Два N-Type, длина 12 дюймов
• Размеры и масса: 230×140×48 мм; 630 г
• Материал корпуса: Устойчивый к ультрафиолету пластик
• Температура и влажность: −40…+70 °C; 5–95% без конденсации

Совместимость с оборудованием

MA-ANT-27 применяется с Cisco Meraki MR76 и MR86, а также с MR74 и MR84. Для полного четырёхпортового подключения к 4×4 MR86 предусматривают две панели этой модели. Трёхдиапазонная CW9163E использует другой набор поддерживаемых антенн и в такую конфигурацию с MA-ANT-27 не входит.

Углы сектора и высота установки

Секторную панель направляют на обслуживаемый участок с учётом углов обоих диапазонов. Монтаж на стене или опоре согласуют с положением точки и длиной штатной кабельной части. После установки проверяют уровень сигнала у ближней и дальней границ сектора.

Комплектация

Товарная единица MA-ANT-27 содержит одну двухдиапазонную секторную антенну. Кабели с двумя N-Type и монтажные принадлежности входят в предусмотренную поставку. Число панелей и остальные компоненты радиолинии уточняют в общей спецификации проекта.

Как заказать MA-ANT-27

При заказе Cisco Meraki (Сиско Мераки) MA-ANT-27 сообщите количество панелей, используемую точку и предполагаемую ориентацию сектора. Для межплощадочного соединения укажите места установки обеих сторон. Согласуем конфигурацию, цену и доставку по России.
