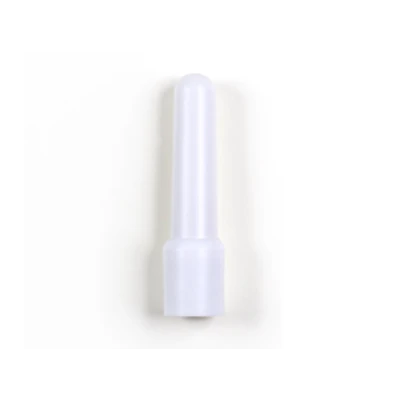

Дипольная антенна Cisco Meraki MA-ANT-3-A1, количество в позиции: Один фиксированный диполь, охват по горизонтали: Круговая диаграмма, вертикальная диаграмма: HPBW 40°

Информация о товаре Cisco Meraki MA-ANT-3-A1: дипольная антенна

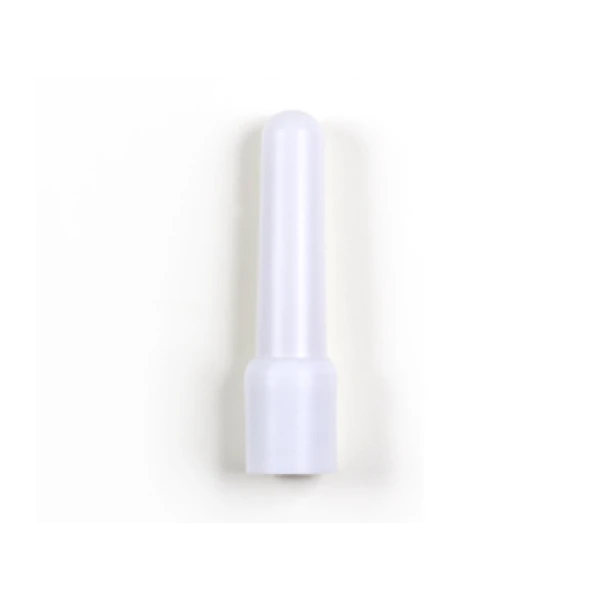

Cisco Meraki MA-ANT-3-A1 – одиночное исполнение фиксированной дипольной антенны. Оно позволяет заказать один элемент для совместимой внешней антенной системы. Рабочие диапазоны составляют 2,4 и 5 ГГц. Диполь имеет усиление 3,8 dBi на частотах 2,4 ГГц. В диапазоне 5 ГГц значение равно 5,5 dBi. Горизонтальная диаграмма является всенаправленной. По вертикали ширина диаграммы по половинной мощности составляет 40°. Антенна соединяется с портом точки через RP-TNC. Конструкция не требует отдельного подводящего кабеля. Длина элемента составляет 77,7 мм при диаметре 14,5 мм. Корпус выполнен из PC-ABS. Одиночный артикул выбирают с учётом полного количества антенн, необходимого конкретной точке.

Функциональные возможности

Поштучное исполнение удобно для замены отдельного диполя в согласованной конфигурации Meraki. Нужный элемент подбирают по диаграмме, частотам и разъёму, сохраняя параметры остальных антенн точки. Пассивная антенна участвует в формировании покрытия совместно с радиомодулем и не создаёт самостоятельную сеть.

Технические особенности

• Количество в позиции: Один фиксированный диполь
• Частоты работы: От 2,400 до 2,500 ГГц; от 5,150 до 5,875 ГГц
• Показатель усиления: 3,8 dBi для 2,4 ГГц; 5,5 dBi для 5 ГГц
• Охват по горизонтали: Круговая диаграмма
• Вертикальная диаграмма: HPBW 40°
• Поляризационные плоскости: Линейная вертикальная/горизонтальная
• Подключение к оборудованию: RP-TNC непосредственно, без кабельной линии
• Геометрия диполя: 77,7×14,5 мм
• Исполнение корпуса: PC-ABS, для помещений
• Рабочая температура: От 0 до +40 °C

Совместимость с оборудованием

Фиксированный диполь семейства MA-ANT-3-A применяется во внешней антенной системе Cisco Meraki MR46E; предусмотрено также использование с MR53E. MA-ANT-3-A1 содержит один элемент, а для полного шестиштучного набора существует отдельный код MA-ANT-3-A6. Число устанавливаемых антенн и радиоподключения определяют по аппаратной конфигурации точки.

Поштучная замена диполя

При обслуживании уже смонтированной сети сначала проверяют модель точки и используемый тип диполей. Для сохранения покрытия новый элемент ориентируют по принятой схеме антенн. После замены контролируют доступность зоны, особенно если монтажная позиция расположена рядом со стеной.

Комплектация

По артикулу MA-ANT-3-A1 заказывается одна фиксированная дипольная антенна RP-TNC. Пятиштучный и шестиштучный заводские наборы имеют собственные артикулы и рассчитываются отдельно. Сама точка доступа в эту товарную единицу не входит.

Заказ одиночной антенны

Укажите Cisco Meraki (Сиско Мераки) MA-ANT-3-A1 и нужное число отдельных элементов. Для замены приложите модель точки и обозначение установленной антенны. Согласуем количество, стоимость и получение заказа удобным способом.
