Комплект антенн Cisco Meraki MA-ANT-3-A6, частотные интервалы: 2,400–2,500 и 5,150–5,875 ГГц, усиление на 2,4 ггц: 3,8 dBi, усиление на 5 ггц: 5,5 dBi

Информация о товаре Cisco Meraki MA-ANT-3-A6: комплект антенн

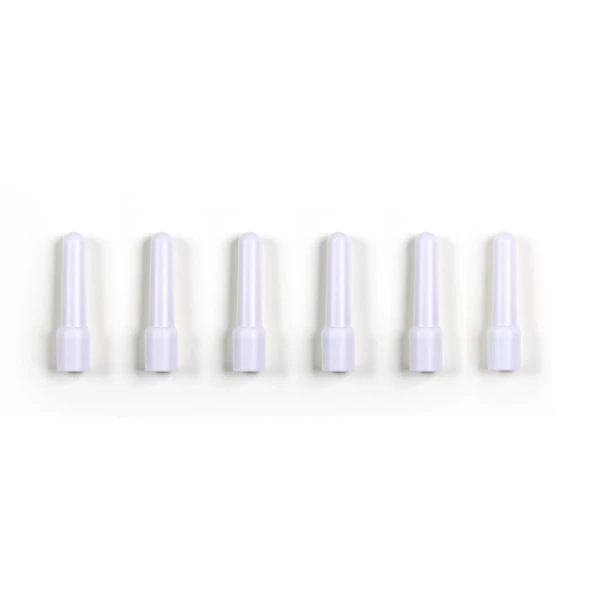

Комплект Cisco Meraki MA-ANT-3-A6 содержит шесть фиксированных дипольных антенн. Комплект используют с совместимыми точками доступа внутри помещений. Каждый элемент работает в диапазонах 2,4 и 5 ГГц. Усиление составляет 3,8 dBi для диапазона 2,4 ГГц. На частотах 5 ГГц показатель достигает 5,5 dBi. Антенны имеют всенаправленную диаграмму в горизонтальной плоскости. Вертикальная ширина диаграммы по уровню половинной мощности равна 40°. Подключение выполняется непосредственно через RP-TNC. Отдельные подводящие кабели для этого типа не предусмотрены. Корпус каждого диполя изготовлен из PC-ABS. Комплект рассчитан на применение в помещении при температуре от 0 до +40 °C. Шестиштучное исполнение выбирают под соответствующую антенную конфигурацию точки.

Функциональные возможности

Дипольная конструкция подходит для планирования покрытия вокруг точки доступа в пространствах с невысоким потолком. При проектировании учитывают горизонтальную круговую диаграмму и вертикальный угол излучения. Антенна формирует радиопокрытие совместно с самой точкой и не является отдельным источником Wi-Fi.

Технические особенности

• Состав комплекта: Шесть одинаковых фиксированных диполей
• Частотные интервалы: 2,400–2,500 и 5,150–5,875 ГГц
• Усиление на 2,4 ГГц: 3,8 dBi
• Усиление на 5 ГГц: 5,5 dBi
• Горизонтальная диаграмма: Всенаправленная
• Вертикальный HPBW: 40°
• Поляризация: Линейная, вертикальная/горизонтальная
• Антенное подключение: RP-TNC, без подводящих кабелей
• Материал и размеры элемента: PC-ABS, 77,7×14,5 мм
• Температурное применение: В помещении, от 0 до +40 °C

Совместимость с оборудованием

MA-ANT-3-A6 поддерживается точкой Meraki MR46E с внешними антенными подключениями; также предусмотрено применение с MR53E. Для MR42E заказывают отдельный комплект MA-ANT-3-A5 из пяти диполей, поэтому набор выбирают по модели оборудования. Подключают все необходимые антенные элементы и проверяют допустимую радиоконфигурацию площадки.

Размещение дипольного комплекта

Положение антенн выбирают по требуемой зоне обслуживания и конфигурации точки доступа. Соседние помещения, стены и монтажная высота влияют на распространение сигнала. До массового развёртывания проверяют покрытие на месте, особенно при обслуживании комнат из коридора.

Комплектация

Одна товарная единица MA-ANT-3-A6 представляет заводской набор из шести одинаковых диполей. Каждый элемент имеет собственное подключение RP-TNC. Точка доступа и прочие сетевые компоненты перечисляются в проектном заказе по потребности.

Подбор и поставка

Укажите Cisco Meraki (Сиско Мераки) MA-ANT-3-A6 и число необходимых комплектов. При подборе сообщите модель точки доступа и условия размещения. После проверки шестиштучной комплектации согласуем стоимость и способ отправки заказа.
