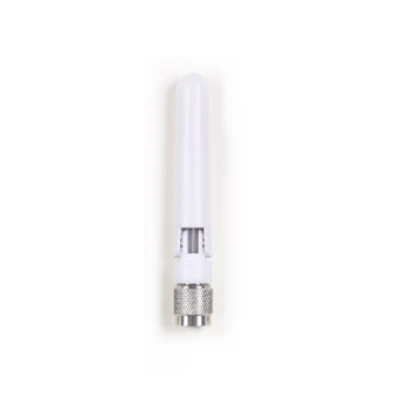

Гибкая дипольная антенна Cisco Meraki MA-ANT-3-B1, товарное исполнение: Один гибкий диполь MA-ANT-3-B1, диапазоны частот: 2,400–2,500 / 5,150–5,875 ГГц, усиление на 2,4 ггц: 3 dBi

Информация о товаре Cisco Meraki MA-ANT-3-B1: гибкая дипольная антенна

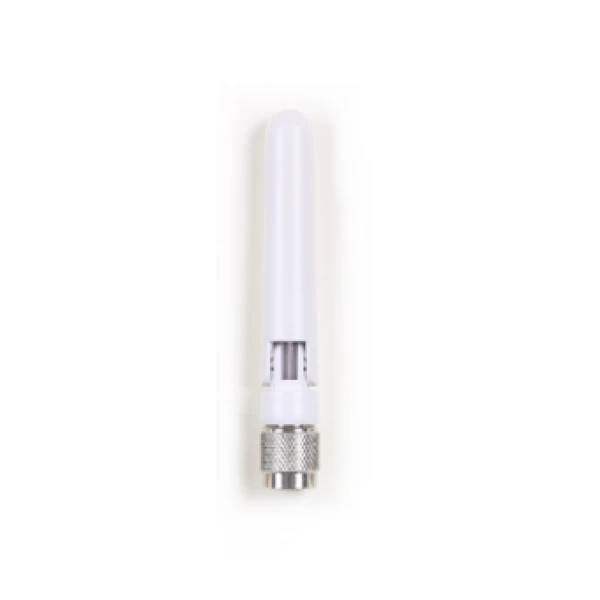

Антенна Cisco Meraki MA-ANT-3-B1 поставляется одним гибким дипольным элементом. Это поштучный вариант семейства MA-ANT-3-B для совместимых точек Meraki. Изгибаемая конструкция помогает выбрать положение антенны относительно оборудования. Два рабочих интервала охватывают частоты 2,4 и 5 ГГц. В первом диапазоне усиление равно 3 dBi. Во втором диапазоне предусмотрено усиление 5,7 dBi. Круговая горизонтальная диаграмма сочетается с вертикальным углом 40° по половинной мощности. Поляризация может быть линейной вертикальной или горизонтальной. Съёмное соединение выполнено через RP-TNC. Габариты отдельного диполя составляют 89,3×14,5 мм. Антенна рассчитана на температуру от 0 до +40 °C в помещении. Её количество в заказе выбирают по задаче замены или оснащения точек.

Функциональные возможности

Гибкий диполь позволяет корректировать ориентацию после выбора монтажного положения точки доступа. Такой формат полезен при настенном размещении, когда одинаковое положение всех антенных портов не даёт нужной ориентации элементов. Проверка радиопокрытия после установки помогает оценить влияние реального окружения.

Технические особенности

• Товарное исполнение: Один гибкий диполь MA-ANT-3-B1
• Диапазоны частот: 2,400–2,500 / 5,150–5,875 ГГц
• Усиление на 2,4 ГГц: 3 dBi
• Усиление на 5 ГГц: 5,7 dBi
• Диаграмма HPBW: Круговая по горизонтали, 40° по вертикали
• Линейная поляризация: Вертикальная и горизонтальная
• Разъём и кабель: RP-TNC, отдельный кабель не нужен
• Размер и масса элемента: 89,3×14,5 мм; 20,19 г
• Конструкционный материал: PC-ABS
• Назначение по среде: Внутри помещения, рабочая температура 0…+40 °C

Совместимость с оборудованием

Элемент MA-ANT-3-B1 относится к двухдиапазонным диполям, применяемым с Meraki MR46E и MR53E. Для получения полного набора из шести одинаковых элементов предусмотрен MA-ANT-3-B6. При поштучной замене проверяют совместимость с RP-TNC и сохраняют требуемую конфигурацию всех антенн точки доступа.

Ориентация и состав антенной системы

Сначала определяют, нужен ли один заменяемый элемент или полный комплект на точку. Затем согласуют ориентацию гибкого диполя с выбранной поляризацией и расположением соседних антенн. Свободное место у порта и отсутствие натяжения при монтаже проверяют до включения оборудования.

Комплектация

В товарной единице MA-ANT-3-B1 находится один гибкий диполь с собственным разъёмом RP-TNC. Отдельного подводящего коаксиального кабеля для него не предусмотрено. Точки доступа и дополнительные антенны рассчитываются по потребности проекта.

Как заказать гибкий диполь

Чтобы заказать Cisco Meraki (Сиско Мераки) MA-ANT-3-B1, сообщите число одиночных антенн и модель оборудования. При подборе замены полезно приложить код ранее установленного элемента. После проверки состава подтвердим цену и вариант доставки по России.
