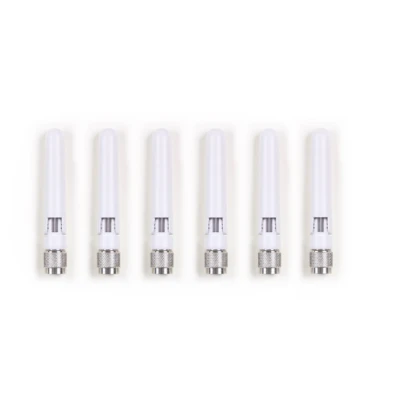

Комплект гибких антенн Cisco Meraki MA-ANT-3-B6, интервалы частот: 2,400–2,500 ГГц и 5,150–5,875 ГГц, поляризация: Линейная, вертикальная/горизонтальная, размер одного элемента: 89,3×14,5 мм

Информация о товаре Cisco Meraki MA-ANT-3-B6: комплект гибких антенн

Cisco Meraki MA-ANT-3-B6 – набор из шести двухдиапазонных дипольных антенн. Гибкое исполнение позволяет выбирать положение каждого элемента при установке точки доступа. Антенны работают на частотах от 2,400 до 2,500 ГГц. Второй рабочий интервал охватывает от 5,150 до 5,875 ГГц. Усиление составляет 3 dBi на частотах 2,4 ГГц. Для диапазона 5 ГГц предусмотрен показатель 5,7 dBi. В горизонтальной плоскости излучение имеет круговую диаграмму. Вертикальная ширина по половинной мощности равна 40°. Разъём RP-TNC предназначен для непосредственного соединения с точкой доступа. Отдельная коаксиальная линия этому исполнению не требуется. Диполи рассчитаны на эксплуатацию внутри помещения. Набор подходит для антенной конфигурации Cisco Meraki MR46E.

Функциональные возможности

Изменение положения диполя помогает согласовать ориентацию антенны с монтажом точки на стене либо неровной поверхности. Круговая горизонтальная диаграмма применяется при распределении покрытия вокруг места установки. Рабочую мощность радиосистемы и каналы задаёт совместимая точка доступа с учётом требований к площадке.

Технические особенности

• Заводская комплектация: 6 гибких диполей
• Интервалы частот: 2,400–2,500 ГГц и 5,150–5,875 ГГц
• Усиление по диапазонам: 3 dBi на 2,4 ГГц; 5,7 dBi на 5 ГГц
• Диаграммы излучения: Горизонтальная круговая, вертикальный HPBW 40°
• Поляризация: Линейная, вертикальная/горизонтальная
• Подключение диполя: RP-TNC, без отдельного подводящего кабеля
• Размер одного элемента: 89,3×14,5 мм
• Масса отдельной антенны: 20,19 г
• Материал: PC-ABS
• Среда эксплуатации: В помещении, температура 0…+40 °C

Совместимость с оборудованием

MA-ANT-3-B6 используется с шестипортовыми внешними антенными конфигурациями Meraki MR46E и MR53E. Для подключения применяется собственный RP-TNC каждого диполя. Пятиштучный набор MA-ANT-3-B5 относится к другой комплектации для MR42E; при замене сохраняют число подключений своей модели точки.

Ориентация гибких диполей

Поворотные элементы размещают так, чтобы выбранная поляризация соответствовала проекту WLAN. Свободный доступ к антенным портам упрощает установку всех шести диполей. После монтажа полезно проверить не только центральную область, но и соседние комнаты и края покрытия.

Комплектация

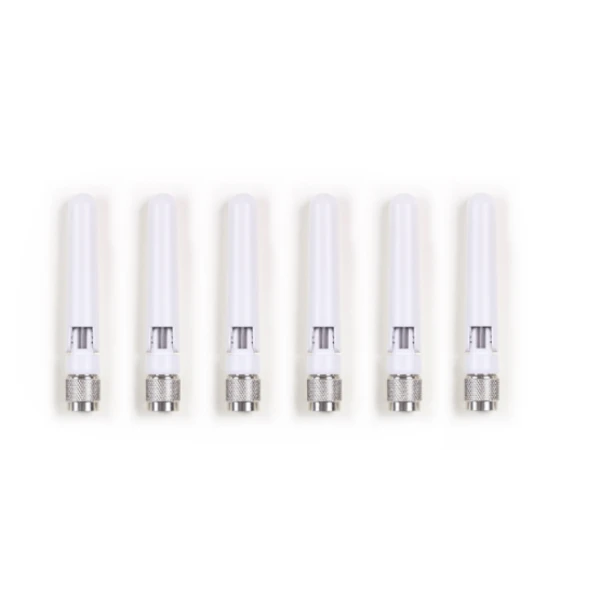

Заводская товарная единица MA-ANT-3-B6 включает шесть одинаковых гибких диполей с разъёмами RP-TNC. Точку доступа заказывают в нужной аппаратной конфигурации отдельно от антенного набора. Количество комплектов рассчитывают по числу оборудуемых точек.

Заказ антенного набора

Добавьте Cisco Meraki (Сиско Мераки) MA-ANT-3-B6 в заказ и укажите число шестиштучных наборов. Для проверки совместимости сообщите артикул точки Meraki. Согласуем цену, состав поставки и адрес доставки.
