Панельная всенаправленная антенна Cisco Meraki MA-ANT-3-C6, рабочая полоса: 2,400–2,500 / 5,150–5,875 ГГц, антенное усиление: 4,9 dBi в каждом диапазоне, подводящие линии: Times AA-9303, длина 1 м

Информация о товаре Cisco Meraki MA-ANT-3-C6: панельная всенаправленная антенна

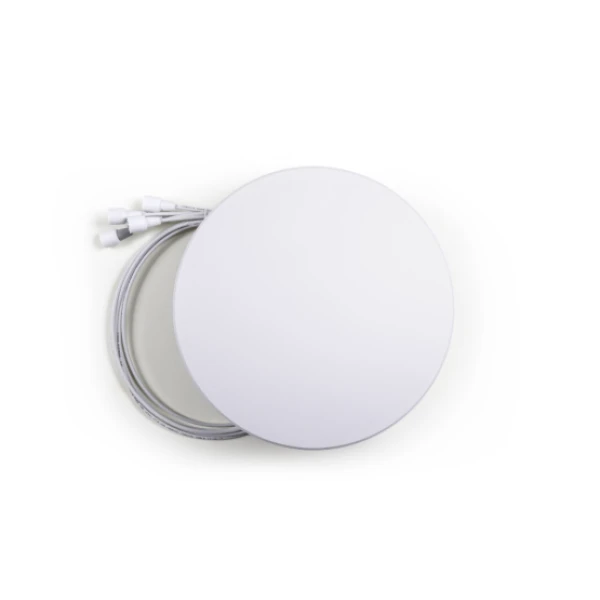

Антенна Cisco Meraki MA-ANT-3-C6 представляет собой одну круглую панель с шестью подключениями. Она предназначена для внутренней беспроводной сети на частотах 2,4 и 5 ГГц. Панель формирует всенаправленное покрытие в горизонтальной плоскости. Коэффициент усиления равен 4,9 dBi в обоих рабочих диапазонах. Вертикальная ширина диаграммы по уровню половинной мощности составляет 60°. В конструкции используется линейная вертикальная и горизонтальная поляризация. Диаметр корпуса составляет 300 мм. Толщина панели равна 35 мм. К совместимой точке доступа подводятся метровые кабели Times AA-9303. Антенные линии заканчиваются разъёмами RP-TNC. Корпус PC-ABS рассчитан на размещение в помещении. Такое исполнение применяют при планировании покрытия в пространствах с невысоким потолком.

Функциональные возможности

Круглая панель позволяет вынести антенную часть относительно точки доступа, сохранив общую зону обслуживания вокруг места монтажа. Для помещений с требованиями к внешнему виду это даёт возможность выбрать аккуратное положение антенного корпуса. Покрытие соседних комнат зависит от стен и размещения оборудования, поэтому проект проверяют на площадке.

Технические особенности

• Конструкция: Одна всенаправленная панель, 6 подключений
• Рабочая полоса: 2,400–2,500 / 5,150–5,875 ГГц
• Антенное усиление: 4,9 dBi в каждом диапазоне
• Ширина диаграммы: По горизонтали круговая; по вертикали 60° HPBW
• Поляризация панели: Линейная, вертикальная/горизонтальная
• Подводящие линии: Times AA-9303, длина 1 м
• Соединители: RP-TNC
• Габарит и масса: Диаметр 300 мм, толщина 35 мм; 1,05 кг
• Условия применения: PC-ABS, от 0 до +40 °C, внутри помещения
• Монтажные принадлежности: Утопленный монтаж предусмотрен; MA-MNT-ANT-3 / -4 для соответствующих вариантов

Совместимость с оборудованием

Шестипортовая MA-ANT-3-C6 совместима с Cisco Meraki MR46E и MR53E. Для горизонтального и вертикального вариантов размещения предусмотрены кронштейны MA-MNT-ANT-3 и MA-MNT-ANT-4. Шесть кабельных подключений панели согласуют с антенными портами выбранной точки доступа.

Установка круглой панели

Расположение панели выбирают по плану помещения и высоте потолка. Для поверхностного крепления либо установки на трубу заранее подбирают отдельные монтажные принадлежности. Метровые кабели прокладывают без натяжения и с доступом к разъёмам для обслуживания.

Комплектация

Один артикул MA-ANT-3-C6 означает одну всенаправленную панель с шестью радиоподключениями и кабельной частью. Предусмотрено штатное решение для утопленного монтажа. Принадлежности для поверхностного крепления и монтажа на трубе приобретаются отдельно, а их точный состав отражают в спецификации.

Как купить панельную антенну

При запросе Cisco Meraki (Сиско Мераки) MA-ANT-3-C6 укажите модель точки и вариант установки: потолок, стена либо опора. Проверим, какие монтажные элементы нужны дополнительно. Цена панели, количество и условия отправки согласуются перед поставкой.
