Антенна с наклоном диаграммы Cisco Meraki MA-ANT-3-D6, антенные линии: 6 разъёмов RP-TNC, электрический наклон: 45° вниз, поляризация: Линейная, вертикальная/горизонтальная

Информация о товаре Cisco Meraki MA-ANT-3-D6: антенна с наклоном диаграммы

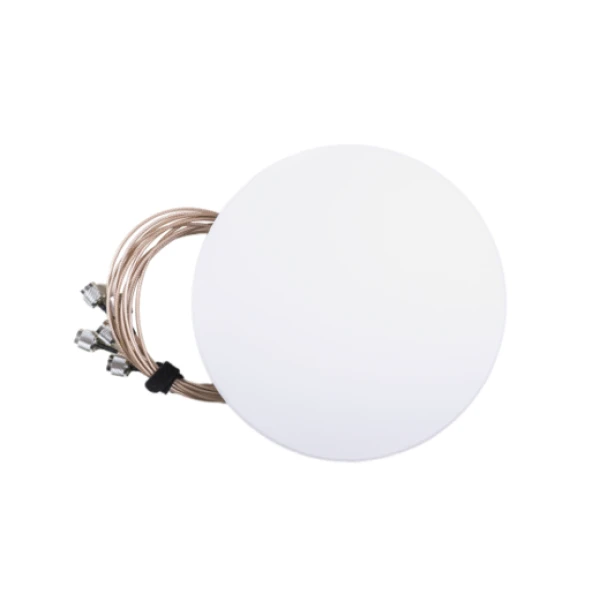

Cisco Meraki MA-ANT-3-D6 – панельная антенна с наклонённой вниз диаграммой. В одном круглом корпусе предусмотрены шесть антенных подключений. Горизонтальное покрытие имеет угол 360°. Вертикальная ширина диаграммы составляет 60° по уровню половинной мощности. Наклон диаграммы на 45° помогает направлять излучение от монтажной позиции к обслуживаемой зоне. Панель работает в диапазонах 2,4 и 5 ГГц. На частотах 2,4 ГГц усиление составляет 2,4 dBi. В диапазоне 5 ГГц предусмотрено усиление 3,7 dBi. Для подвода к точке используются кабели Aliner RG316 длиной один метр. На концах кабелей установлены разъёмы RP-TNC. Антенна предназначена для помещения и температуры от 0 до +40 °C. Её выбирают для проектов с контролируемым направлением покрытия под местом установки.

Функциональные возможности

Наклонённая круговая диаграмма полезна при обслуживании зоны ниже антенны в офисном пространстве или вестибюле. Она задаёт распределение излучения без необходимости считать геометрический наклон корпуса единственным средством направления луча. Итоговый уровень сигнала оценивают с учётом высоты, препятствий и настроек точки доступа.

Технические особенности

• Назначение панели: Downtilt Panel Omni, для помещений
• Антенные линии: 6 разъёмов RP-TNC
• Частотные диапазоны: 2,400–2,500 ГГц; 5,150–5,875 ГГц
• Усиление элементов: 2,4 dBi на 2,4 ГГц, 3,7 dBi на 5 ГГц
• Геометрия излучения: Горизонтальный охват 360°, вертикальный HPBW 60°
• Электрический наклон: 45° вниз
• Поляризация: Линейная, вертикальная/горизонтальная
• Кабель: Aliner RG316 длиной 1 м
• Размеры и масса корпуса: Диаметр 225 мм, толщина 37 мм, масса 0,59 кг
• Материал и климат: PC-ABS, рабочая температура 0…+40 °C

Совместимость с оборудованием

Для MA-ANT-3-D6 предусмотрены точки Cisco Meraki MR46E и MR53E с внешними антенными портами. Кронштейны MA-MNT-ANT-3 и MA-MNT-ANT-4 относятся соответственно к горизонтальному и вертикальному монтажным решениям. Кабельную часть и все шесть подключений проверяют по схеме выбранной точки.

Учёт электрического наклона

При размещении учитывают электрический наклон диаграммы, чтобы рабочая зона не оказалась за её основным направлением. Утопленный монтаж и установка на поверхности требуют разных принадлежностей. Проектную высоту и выбранный способ крепления подтверждают обследованием радиопокрытия.

Комплектация

Товарная позиция MA-ANT-3-D6 содержит одну панель с шестью кабельными выводами RP-TNC. Штатное решение для утопленного монтажа включено в предусмотренную комплектацию. Поверхностное и трубное крепления заказывают отдельно с указанием нужного варианта в спецификации.

Подбор и заказ MA-ANT-3-D6

Для подбора Cisco Meraki (Сиско Мераки) MA-ANT-3-D6 пришлите план зоны и высоту размещения. Уточните, используется ли MR46E или MR53E, и сообщите способ крепления. Подготовим согласованный заказ с ценой и доставкой по вашему адресу.
