Широконаправленная антенна Cisco Meraki MA-ANT-3-E6, тип диаграммы: Wide Patch, широкая направленная, усиление 2,4 / 5 ггц: 7 dBi / 6,3 dBi, рабочие интервалы: 2,400–2,500 и 5,150–5,875 ГГц

Информация о товаре Cisco Meraki MA-ANT-3-E6: широконаправленная антенна

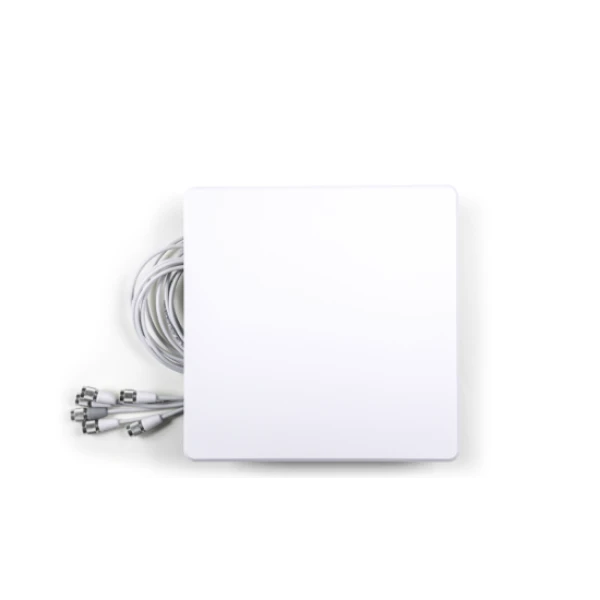

Панель Cisco Meraki MA-ANT-3-E6 формирует широкую направленную зону Wi-Fi-покрытия. Она применяется внутри помещений с совместимыми точками доступа Meraki. Антенна рассчитана на диапазоны 2,4 и 5 ГГц. Для первого диапазона задан коэффициент усиления 7 dBi. На частотах 5 ГГц усиление составляет 6,3 dBi. Ширина диаграммы по уровню половинной мощности равна 60° в горизонтальной плоскости. Такой же показатель предусмотрен по вертикали. Линейная поляризация элементов расположена под углами плюс и минус 45°. В едином корпусе находятся шесть антенных трактов. К точке доступа панель подключается через метровые кабели с RP-TNC. Плоский корпус имеет размеры 275×275×23,5 мм. Монтажную позицию выбирают так, чтобы направить покрытие на нужный участок помещения.

Функциональные возможности

Широкая направленная диаграмма применяется при настенном размещении и при организации выделенной зоны под потолком. Панель подходит для планирования покрытия в лекционных пространствах и вестибюлях, где требуется учитывать направление обслуживания. Допустимое число клиентов определяется сетью в целом и не выводится из усиления антенны.

Технические особенности

• Тип диаграммы: Wide Patch, широкая направленная
• Усиление 2,4 / 5 ГГц: 7 dBi / 6,3 dBi
• Рабочие интервалы: 2,400–2,500 и 5,150–5,875 ГГц
• Углы HPBW: 60° по горизонтали и вертикали
• Линейная поляризация: ±45°
• Разъёмы и каналы: Шесть подключений RP-TNC
• Коаксиальные линии: AA-9303, длина 1 м
• Параметры корпуса: 275×275×23,5 мм, PC-ABS, масса 1,17 кг
• Монтаж: Стена или опора, совместимость с MA-MNT-ANT-1 / -2
• Температурный диапазон: От 0 до +40 °C, применение в помещении

Совместимость с оборудованием

MA-ANT-3-E6 предназначена для шестипортового подключения к Meraki MR46E либо MR53E. Для стены и опоры доступны шарнирные монтажные решения MA-MNT-ANT-1 и MA-MNT-ANT-2. При проектировании сохраняют собственные шесть линий RP-TNC и проверяют доступность всех портов точки.

Выбор зоны направленного покрытия

По сравнению с узконаправленной F6 панель E6 имеет более широкую диаграмму 60°, поэтому её выбирают под иную геометрию обслуживаемой зоны. Для установки подбирают наклон и высоту, а затем проверяют фактическое покрытие. Удобный маршрут кабелей и доступ к креплению предусматривают до монтажа.

Комплектация

Поставка по коду MA-ANT-3-E6 относится к одной антенной панели с шестью кабельными подключениями. Для поверхностного монтажа предусмотрена входящая в комплектацию крепёжная гайка. Конкретный шарнирный кронштейн и необходимые принадлежности согласуются отдельными строками заказа.

Как заказать широкую панель

Направьте спецификацию с Cisco Meraki (Сиско Мераки) MA-ANT-3-E6 и количеством панелей. Если крепление ещё не выбрано, укажите стену или тип опоры и требуемую ориентацию. Уточним совместимость, цену комплектации и условия поставки по России.
