Узконаправленная антенна Cisco Meraki MA-ANT-3-F6, антенный тип: Narrow Patch, узконаправленная панель, поляризация элементов: Линейная, ±45°, радиоподключения: Шесть портов RP-TNC в одной панели

Информация о товаре Cisco Meraki MA-ANT-3-F6: узконаправленная антенна

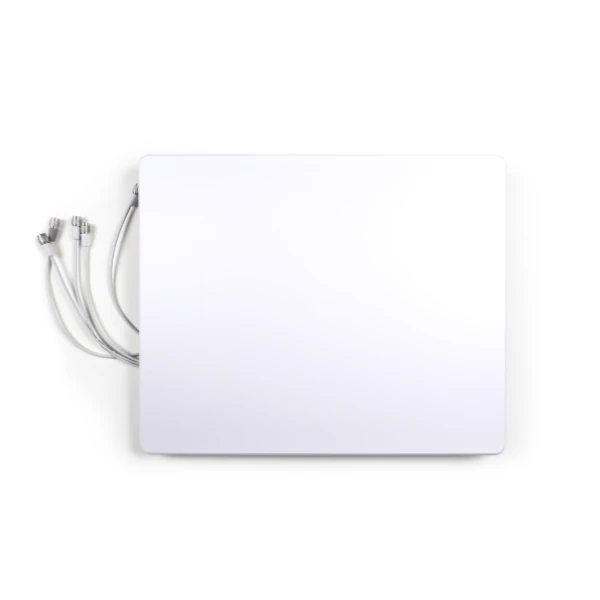

Cisco Meraki MA-ANT-3-F6 – узконаправленная антенная панель для внутренней Wi-Fi-сети. Это один корпус с шестью антенными подключениями. Панель обслуживает диапазоны 2,4 и 5 ГГц. Коэффициент усиления на 2,4 ГГц составляет 11,2 dBi. Для диапазона 5 ГГц предусмотрено усиление 10,8 dBi. Ширина диаграммы по уровню половинной мощности равна 30° в обеих плоскостях. Линейная поляризация задана под углами плюс и минус 45°. Конструкция подходит для выделения сравнительно небольшой зоны обслуживания. Её можно применять при проектировании покрытия под высоким потолком. К радиопортам точки панель подключается через RP-TNC. Подводящие кабели имеют длину один метр. Выбор положения требует согласования с диаграммой и реальной геометрией помещения.

Функциональные возможности

Узкая диаграмма направляет радиопокрытие на выбранную область вместо охвата всей окружающей площадки. Такое исполнение применяют при проектировании плотных пользовательских зон в лекционных залах и на площадках мероприятий. Доступную ёмкость сети определяют параметры точек доступа, клиенты и условия эфира.

Технические особенности

• Антенный тип: Narrow Patch, узконаправленная панель
• Рабочие частоты: 2,400–2,500 ГГц; 5,150–5,875 ГГц
• Коэффициенты усиления: 11,2 dBi на 2,4 ГГц и 10,8 dBi на 5 ГГц
• Ширина луча HPBW: 30° по горизонтали, 30° по вертикали
• Поляризация элементов: Линейная, ±45°
• Радиоподключения: Шесть портов RP-TNC в одной панели
• Кабельная часть: Times AA-9303 длиной 1 м
• Габариты: 660×530×130 мм
• Корпус и температура: PC-ABS, эксплуатация от 0 до +40 °C
• Монтажные варианты: Стена или опора; MA-MNT-ANT-1 / MA-MNT-ANT-2

Совместимость с оборудованием

Для шестипортовой панели подтверждены Cisco Meraki MR46E и MR53E. Поддерживаются шарнирные крепления MA-MNT-ANT-1 и MA-MNT-ANT-2 для монтажа на стену либо опору. При выборе антенны сохраняют точный код F6 и согласуют все подключения с аппаратной моделью точки доступа.

Планирование направленного покрытия

Панель ориентируют на обслуживаемый участок с учётом наклона и высоты подвеса. Высокий коэффициент усиления не заменяет проверки уровня сигнала у границ зоны. До установки выбирают крепление, проверяют радиовидимость и предусматривают аккуратную прокладку метровых кабелей.

Комплектация

Позиция MA-ANT-3-F6 относится к одной антенной панели с шестью радиоподключениями и кабелями. Кабельные линии подключают к соответствующим радиопортам совместимой точки доступа. Конкретное крепление и состав монтажных принадлежностей фиксируют в согласованной спецификации.

Как купить

Для заказа направьте код Cisco Meraki (Сиско Мераки) MA-ANT-3-F6 и сведения о точках доступа. Если нужна консультация, укажите высоту установки и форму зоны покрытия. После подбора крепления уточним цену, количество панелей и доставку по России.
