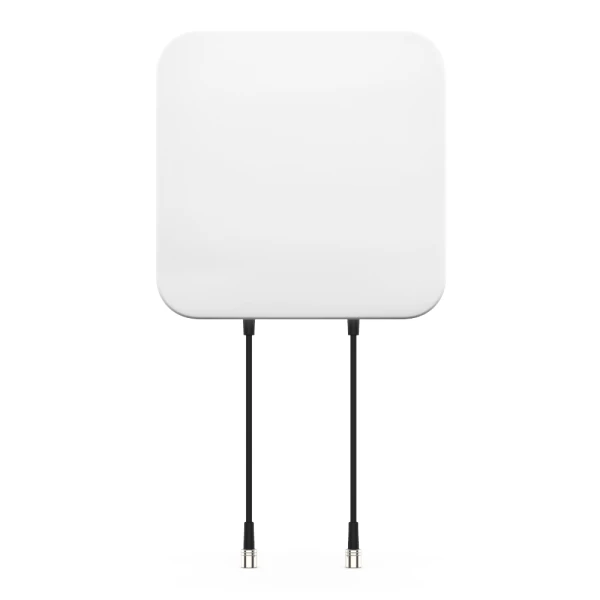

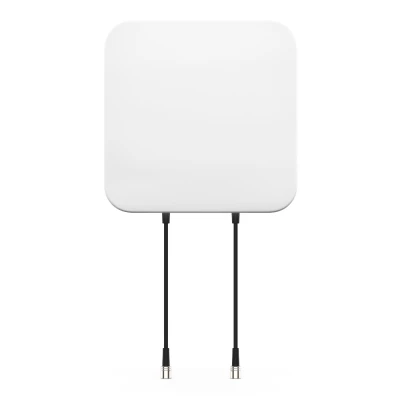

Направленная сотовая антенна Cisco Meraki MA-ANT-C1-B, конструкция: Направленная панель Narrow Patch, поляризационные тракты: Линейный H слева, V справа, ширина луча: 60° по горизонтали и 60° по вертикали

Информация о товаре Cisco Meraki MA-ANT-C1-B: направленная сотовая антенна

Cisco Meraki MA-ANT-C1-B – направленная панельная антенна для сотового шлюза MG21E. Её выбирают для связи в направлении базовой станции оператора. Конструкция имеет диаграмму типа Narrow Patch. Ширина луча в горизонтальной плоскости составляет 60°. Вертикальная ширина также равна 60°. Рабочие полосы охватывают интервалы 698–791, 824–960, 1710–2170 и 2570–2690 МГц. Для первых двух частотных интервалов предусмотрено усиление 4 dBi. На частотах 1710–2170 МГц коэффициент усиления достигает 8 dBi. В полосе 2570–2690 МГц он составляет 7 dBi. Используется линейная горизонтальная и вертикальная поляризация. Две кабельные линии длиной 100 см соединяют панель с аппаратурой через RP-SMA. Антенну монтируют на стене или опоре с помощью предусмотренного крепления.

Функциональные возможности

Панель позволяет направить основной сектор приёма и передачи к выбранной сотовой станции. Практический результат зависит от расположения оператора, препятствий и условий эфира. После ориентирования антенны проверяют параметры соединения шлюза и при необходимости корректируют азимут установки.

Технические особенности

• Конструкция: Направленная панель Narrow Patch
• Полосы частот: 698–791 / 824–960 / 1710–2170 / 2570–2690 МГц
• Усиление по полосам: 4 / 4 / 8 / 7 dBi соответственно
• Поляризационные тракты: Линейный H слева, V справа
• Ширина луча: 60° по горизонтали и 60° по вертикали
• Кабельные подключения: Две линии по 100 см, RP-SMA
• Габариты панели: 220×220×46 мм
• Материал корпуса: PC-ABS
• Масса: 550 г
• Температура работы: От −40 до +85 °C

Совместимость с оборудованием

MA-ANT-C1-B рассчитана на Cisco Meraki MG21E. Горизонтальный антенный тракт соответствует левому H-порту 2, а вертикальный – правому V-порту 1 панели. Два кабеля подключают по предусмотренной схеме MG21E, сохраняя назначение трактов. При подборе проверяют нужные частотные полосы оператора и расположение шлюза относительно антенны.

Выбор монтажной позиции

Для направления на базовую станцию выбирают монтажное место с минимальным числом препятствий на трассе. Штатная кабельная часть имеет длину 1 м, поэтому расстояние до шлюза учитывают заранее. Кронштейн фиксируют на подходящей стене или опоре, оставляя доступ к соединениям и возможность настройки направления.

Комплектация

Поставка MA-ANT-C1-B включает одну направленную антенную панель с двумя штатными кабельными линиями. Монтажный кронштейн входит в комплект этой модели. Шлюз MG21E, операторскую SIM-карту и остальные компоненты связи согласуют отдельными позициями заказа.

Как заказать антенну для MG21E

Укажите Cisco Meraki (Сиско Мераки) MA-ANT-C1-B и количество антенн в заявке или корзине. Для проверки комплектации сообщите модель шлюза и предполагаемое место монтажа. Уточним стоимость, доступные условия поставки и адрес доставки по России.
