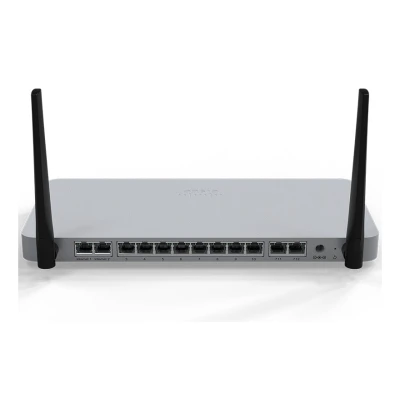

Шлюз безопасности Cisco Meraki MX68CW-HW-NA, LTE Cat 6, Wi-Fi 802.11ac, North America

Информация о шлюзе безопасности Cisco Meraki MX68CW-HW-NA

Cisco Meraki MX68CW-HW-NA объединяет проводной шлюз, Wi-Fi и встроенное мобильное подключение. Регион NA относится к североамериканскому сотовому исполнению. Модель предназначена для компактных площадок с несколькими способами выхода в интернет. Два гигабитных WAN выделены независимо от локальных портов. Десять Ethernet-интерфейсов используются для LAN. Среди них есть два выхода PoE+ для подходящей сетевой периферии. Радиомодуль 802.11ac Wave 2 обслуживает беспроводных клиентов. Мобильный канал обеспечивает интегрированный LTE Cat 6 модем. Две закреплённые на корпусе антенны совместно обслуживают Wi-Fi и LTE. Управление подключениями и сетевыми политиками сосредоточено в Meraki Dashboard.

Функциональные возможности

Сочетание двух WAN и сотового соединения позволяет спланировать несколько путей доступа площадки к внешней сети. Правила L3/L7, VLAN и DHCP определяют обслуживание локальных клиентов, а Auto VPN и IPsec обеспечивают связь с другими сетями. Wi-Fi использует 2 × 2 MU-MIMO и два пространственных потока в выбираемом диапазоне 2,4 или 5 ГГц. По двум LAN PoE+ шлюз подаёт питание совместимым периферийным устройствам. IDS/IPS, фильтрация и защита от вредоносных файлов предоставляются в рамках отдельно согласованных лицензий MX.

Технические особенности

• Точный аппаратный региональный артикул: MX68CW-HW-NA, North America.

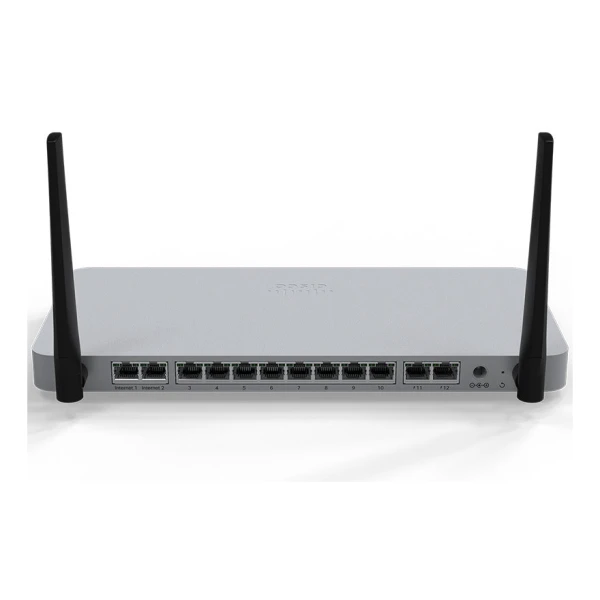

• Двенадцать физических RJ-45 1GbE: два WAN, восемь обычных LAN и два LAN PoE+.
• Выход PoE+ на каждом из двух питающих LAN до 30 Вт.
• Wi-Fi 802.11ac Wave 2, 2 × 2 MU-MIMO, два пространственных потока.
• Встроенный LTE Cat 6 с nano-SIM 4FF; две несъёмные гибридные Wi-Fi/LTE антенны.
• Габариты В × Г × Ш 27 × 178 × 284 мм, масса 1,18 кг.
• Адаптер 100 Вт DC; нагрузка 19 Вт в простое и до 89 Вт.
• Условия работы 0–45 °C и влажность 5–95 %, настольная либо настенная установка.

Совместимость с оборудованием

Проводная часть MX68CW-HW-NA подходит для Gigabit Ethernet-коммутаторов Cisco Meraki MS, компьютеров и сетевой периферии. К двум PoE+ LAN подключают совместимые IP-телефоны или точки доступа с потреблением до 30 Вт на порт. Беспроводные клиенты используют поддерживаемые стандарты 802.11, а мобильное соединение требует оператора и SIM, подходящих региону NA. Первое соединение с облаком Meraki устанавливают через проводной WAN. Для работы в Dashboard необходима подходящая лицензия MX; операторский тариф и права на защитные сервисы согласуют отдельно.

Развёртывание и подключение

Перед вводом настраивают основной проводной канал и обеспечивают загрузку обновления через Dashboard. Nano-SIM устанавливают при выключенном питании, после чего проверяют операторские параметры и мобильный сигнал. В этой модели антенны уже закреплены и не предназначены для замены на другую пару. При размещении корпуса учитывают одновременно покрытие Wi-Fi и качество LTE-связи. Схему подключения PoE-клиентов отделяют от двух постоянных WAN. При включении активного LTE на MX16.2+ ему отводится логика WAN2, и порт Internet 2 становится недоступен. Проводное подключение в этой схеме оставляют только на Internet 1; два проводных WAN одновременно с LTE не работают.

Комплектация

В комплект MX68CW-HW-NA входят устройство с двумя установленными гибридными антеннами, внешний адаптер питания, два CAT5e Ethernet-кабеля, настенные крепления и инструмент извлечения SIM. Сетевой шнур для адаптера не входит и выбирается по месту установки. SIM-карта, лицензия MX, дополнительные сетевые устройства и услуги мобильного оператора приобретаются отдельно. Сменный адаптер данной модели имеет обозначение MA-PWR-100WAC.

Отличия от ближайших моделей

MX68CW-HW-NA выбирают, когда для одной площадки нужны встроенные Wi-Fi и LTE вместе с десятью LAN. Модель MX68W сохраняет беспроводную и проводную стороны, но не содержит сотового модема. Более компактный MX67C имеет меньше Ethernet-портов, не питает периферию по PoE и не предоставляет встроенный Wi-Fi. Североамериканский вариант CW не заменяют на WW без отдельной проверки мобильного канала.

Как заказать

В заявке на Сиско Мераки MX68CW-HW-NA указывают оператора, параметры Ethernet-провайдеров и список устройств, которым требуется PoE. Для беспроводных клиентов согласуют нужное покрытие помещения и рабочий диапазон. Лицензию, SIM и сетевой шнур добавляют самостоятельными позициями при подготовке заказа.
