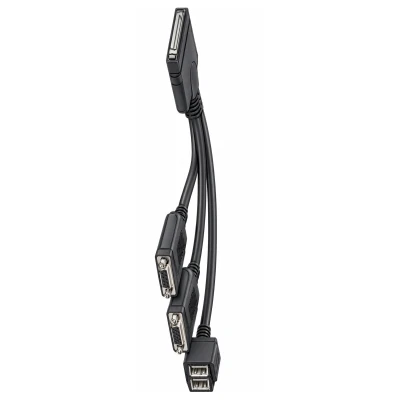

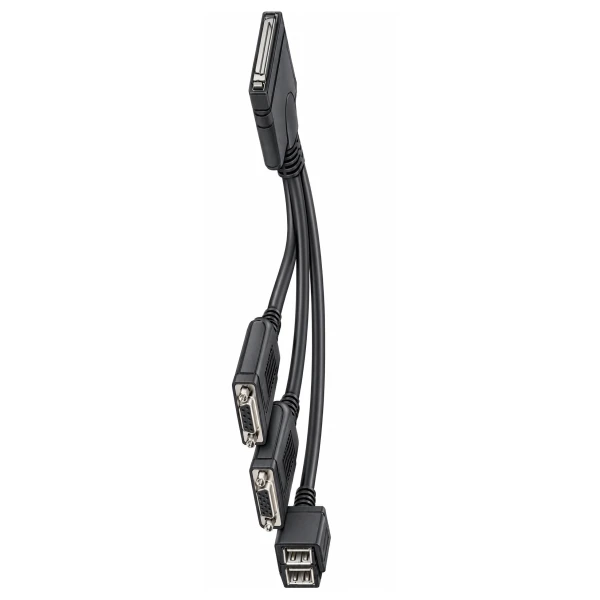

Кабель локальной консоли Cisco N20-BKVM-D, тип изделия: Кабель локальной консоли UCS, последовательный порт: DB-9, видео: VGA

Информация о товаре Cisco N20-BKVM-D: кабель локальной консоли

Кабель Cisco N20-BKVM-D предназначен для локальной консоли сервера UCS. Его серверный разъём подключают к консольному порту передней панели. Видеовыход VGA используют для подключения монитора. Для клавиатуры и мыши предусмотрены два порта USB 2.0. Последовательная ветвь кабеля оснащена разъёмом DB-9. Через такую консоль получают прямой доступ к операционной системе и BIOS сервера. Кабель применяют при первоначальной настройке и локальном обслуживании оборудования. Он подходит для консольного подключения к UCS C240 M7 в исполнении SFF. В UCS C240 M8 этот артикул также используют для локальной настройки через переднюю панель. Для работы с графическим экраном настройки к кабелю подключают USB-клавиатуру и VGA-монитор. В C240 M8 последовательное соединение DB-9 позволяет использовать Smart Access Serial. Доступ к последовательной консоли зависит от настроек перенаправления в BIOS. Заказная позиция представляет собой одну разветвлённую кабельную сборку.

Функциональные возможности

Локальное подключение удобно для настройки сервера непосредственно у стойки. Клавиатура и монитор подключаются к свободным концам кабеля, а общий разъём занимает передний KVM-порт. Во время загрузки C240 M8 клавиша F8 открывает утилиту конфигурации Cisco IMC. Для входа в BIOS этой системы используется клавиша F2 при загрузке.

Технические особенности

• Заказной артикул: N20-BKVM-D
• Тип изделия: кабель локального консольного подключения
• Серверная сторона: разъём передней консольной панели
• Последовательное подключение: DB-9
• Видеоподключение: VGA для монитора
• Периферия: два порта USB 2.0 для клавиатуры и мыши
• Прямое подключение к операционной системе и BIOS
• Заказная единица: одна кабельная сборка

Совместимость с оборудованием

N20-BKVM-D используют с передним консольным портом Cisco UCS C240 M7 SFF. Для Cisco UCS C240 M8 предусмотрено подключение этого кабеля к переднему KVM-разъёму. Монитор должен иметь вход VGA, а подключаемая клавиатура использовать USB. Перед выбором проверяют тип консольного разъёма конкретного сервера.

Последовательная консоль C240 M8

Smart Access Serial переключает последовательный сеанс между хостом и командной строкой Cisco IMC. Для такого подключения включают перенаправление консоли в BIOS и отключают Serial-over-LAN. Переход к Cisco IMC выполняется сочетанием Esc+9 и требует учётных данных контроллера. Обратно к последовательной консоли хоста возвращаются сочетанием Esc+8.

Комплектация

Позиция N20-BKVM-D включает один кабель с серверным разъёмом и ответвлениями DB-9, VGA и USB. Монитор, клавиатуру, мышь и сервер подбирают отдельно. Для последовательного сеанса отдельно предусматривают оборудование подключения к DB-9.

Как выбрать консольный кабель

Сначала укажите модель сервера и расположение его консольного порта. Затем согласуйте периферию: VGA-монитор, USB-клавиатуру и необходимость последовательного DB-9. Для обслуживания C240 M8 через Smart Access Serial заранее проверяют настройки BIOS и доступ к Cisco IMC.

Как заказать

Добавьте Cisco (Сиско) N20-BKVM-D в корзину либо передайте артикул вместе со спецификацией серверной стойки. Для подбора сообщите модель UCS и состав подключаемой локальной консоли. Цену и срок поставки согласуют по выбранному количеству кабелей. При доставке по России укажите город, адрес и данные получателя.
