Коммутатор Cisco N9336C-SE1, семейство: Cisco N9300-SE1, asic: Cisco Silicon One E100, сетевые порты: 36 × 40/100G QSFP28

Информация о товаре Cisco N9336C-SE1: коммутатор

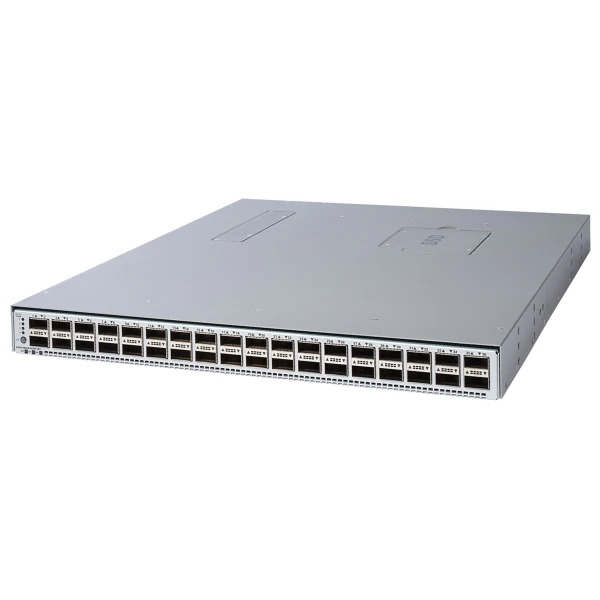

Коммутатор Cisco N9336C-SE1 предназначен для построения Ethernet-сети центра обработки данных на скоростях до 100 Гбит/с. Модель относится к семейству N9300-SE1. Коммутационная архитектура использует Cisco Silicon One E100. На передней панели размещены 36 портов QSFP28. Они поддерживают соединения 40G и 100G. Для подходящих конфигураций доступны режимы разделения на линии меньшей скорости. Корпус занимает один юнит в стойке. Такая компоновка удобна для компактного узла агрегации или связности между уровнями фабрики. Общая коммутационная полоса при подсчёте двух направлений составляет 7,2 Тбит/с. Объём системной памяти равен 32 ГБ. Для локального хранения предусмотрен SSD на 128 ГБ. Пакетный буфер имеет ёмкость 64 МБ. Платформа работает под управлением Cisco NX-OS. Набор программных функций выбирают с учётом версии системы и лицензии.

Функциональные возможности

Порты QSFP28 позволяют собрать несколько высокоскоростных соединений с leaf-коммутаторами или соседним узлом сети. В NX-OS доступны технологии маршрутизируемой фабрики и VXLAN EVPN при подходящем программном выпуске. Поддерживаемые варианты breakout включают 4 × 10G, 4 × 25G и 2 × 50G с совместимыми модулями и кабелями. Для защиты соединений можно использовать MACsec в поддерживаемой конфигурации. Автоматизацию строят через NX-API, NETCONF, RESTCONF и модели YANG. Телеметрия помогает наблюдать состояние интерфейсов и поведение потоков при изменении нагрузки.

Технические особенности

• Сетевые интерфейсы: 36 × 40/100G QSFP28
• ASIC: Cisco Silicon One E100
• Коммутационная полоса двух направлений: 7,2 Тбит/с
• Системная память: 32 ГБ
• Локальное хранилище: SSD 128 ГБ
• Пакетный буфер: 64 МБ
• Монтаж: 1RU
• Управление: RJ45 и SFP, USB и RS-232
• Питание и охлаждение: 2 БП, 6 вентиляторных модулей
• Минимальная программная платформа: NX-OS 10.6(1)F

Совместимость с оборудованием

N9336C-SE1 соединяют с Ethernet-коммутаторами и серверными адаптерами, поддерживающими согласованные 40G или 100G QSFP28-интерфейсы. Для перехода к линиям 10G, 25G и 50G подбирают подтверждённые для этой модели breakout-кабели и оптику. В фабрике Cisco Nexus устройство может работать с соседними платформами NX-OS через стандартные IP-протоколы и VXLAN EVPN. Для централизованной эксплуатации используют Nexus Dashboard с учётом его матрицы совместимости. Система охлаждения поддерживает NXA-SFAN-35CFM-PI либо NXA-SFAN-35CFM-PE. Среди совместимых источников питания есть NXA-PAC-750W-PI и NXA-PAC-750W-PE; все БП и вентиляторы одного устройства должны создавать одинаковое направление потока воздуха.

Комплектация

Рабочая сборка N9336C-SE1 включает коммутатор с двумя источниками питания и шестью вентиляторными модулями. Тип питания, мощность БП и направление обдува фиксируют в заказной конфигурации. Оптические трансиверы, breakout-кабели и необходимые программные лицензии подбираются отдельно. Монтажные принадлежности и сетевые шнуры согласуют под стойку и распределение питания на площадке.

Как выбрать

Посчитайте магистральные соединения 100G и определите, какие порты потребуется разделить на более медленные линии. Затем проверьте совместимость трансиверов, кабельной среды и ПО по каждому каналу. Для проекта с резервированием предусмотрите независимые вводы питания и подходящий воздушный тракт. Сопоставьте требуемые функции с выбранным выпуском NX-OS и уровнем лицензии.

Как заказать

Закажите Cisco (Сиско) N9336C-SE1 через корзину или отправьте схему соединений специалисту. Можно приложить готовую спецификацию с направлением обдува, типом питания и перечнем оптики. При доставке по России укажите адрес объекта и контакт для приёмки. Финальную комплектацию и стоимость подтвердим после проверки выбранных компонентов.
