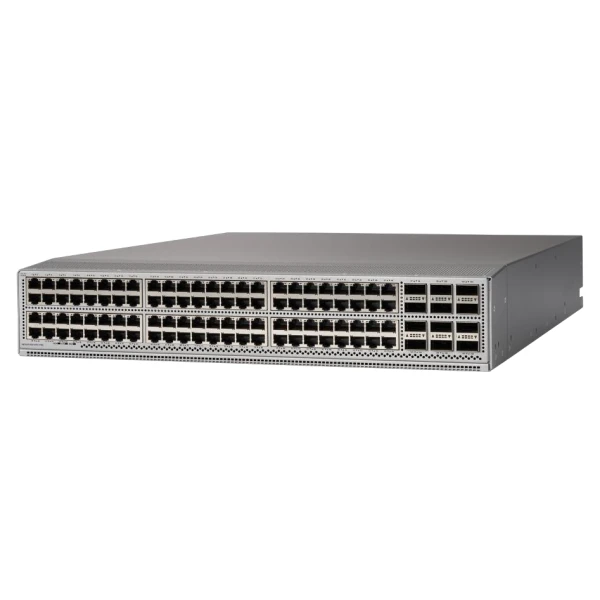

Коммутатор Cisco N9K-C93216TC-FX2=, 96 RJ45, 100M/1/10G, 12 QSFP28

Информация о коммутаторе Cisco N9K-C93216TC-FX2=

Cisco N9K-C93216TC-FX2= предназначен для запаса фиксированного коммутатора с высокой плотностью медных подключений. Модель имеет 96 портов RJ45. Для них предусмотрены режимы 100 Мбит/с, 1 и 10 Гбит/с. Дополнительные 12 интерфейсов QSFP28 работают на скоростях 40 и 100 Гбит/с. Коммутатор используют при объединении медной серверной инфраструктуры с высокоскоростной сетью ЦОД. Устройство размещается в корпусе 2RU. Платформа обеспечивает коммутационную ёмкость до 4,32 Тбит/с. Буфер системы составляет 40 МБ. Выделенные интерфейсы управления вынесены отдельно от пользовательских линий. Для охлаждения требуются три совместимых вентиляторных модуля. Питание согласуют с выбранным вариантом шасси и площадки. Подбор программного выпуска выполняют для нужного режима NX-OS или ACI.

Функциональные возможности

Медные интерфейсы позволяют подключать оборудование с предусмотренными для модели скоростями Ethernet. Каналы QSFP28 связывают такой серверный сегмент с остальной сетью центра обработки данных. Конфигурации маршрутизации, vPC и VXLAN EVPN формируют с учётом доступного программного набора. Для портов с MACsec проверяют поддержку функции на выбранной скорости и в используемом ПО.

Технические особенности

• Медная портовая ёмкость: 96 RJ45 с режимами 100M/1G/10GBASE-T
• Сетевые оптические порты: 12 QSFP28 для 40/100G
• Пропускная способность коммутации: До 4,32 Тбит/с
• Верхнее значение потребления AC: 965 Вт
• Вентиляторные позиции: Три совместимых модуля
• Позиции блоков питания: Две, с направлением воздуха по конфигурации
• Буферная память: 40 МБ
• Размер стойкового места: 2RU
• Управление сетью отдельно от трафика: RJ45 и SFP
• Температурный диапазон работы: 0…+40 °C

Совместимость с оборудованием

Медные линии подбирают для режимов 100M/1G/10GBASE-T конкретного устройства и кабельной трассы. На QSFP28-интерфейсах применяют квалифицированные трансиверы или кабельные сборки 40/100G; для портов 97–108 возможны согласованные breakout-схемы 4×10G или 4×25G. Для NX-OS указан базовый минимум 9.3(1), а набор функций проверяют на выбранном рабочем выпуске. Питание и вентиляторы должны соответствовать одной схеме воздушного потока.

Планирование установки

В проекте замены сохраняют портовую схему медной сети и параметры межкоммутаторных соединений. Для установки резервируют две стойковые единицы. Максимальное потребление от сети AC составляет 965 Вт, типичное - 580 Вт; эти величины не задают номинал выбираемого PSU. Эксплуатация предусмотрена при температуре шасси от 0 до +40 °C.

Комплектация

Для Cisco N9K-C93216TC-FX2= (Сиско) заказывается один запасной коммутатор данного портового исполнения. Состав питания и охлаждения согласуют в спецификации поставки и проверяют на совместимость с рабочей системой. Кабельные подключения и оптические компоненты QSFP28 подбираются отдельно под режимы линий. При оформлении резерва фиксируют также необходимое программное исполнение.
