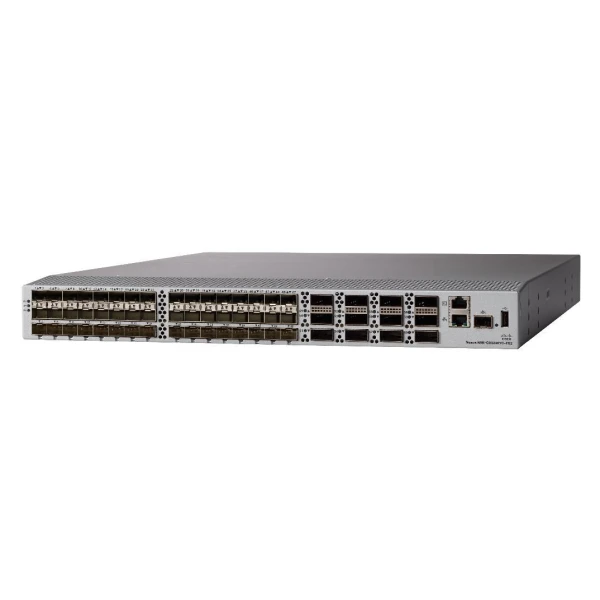

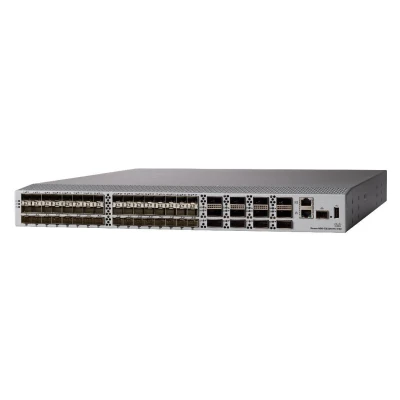

Коммутатор Cisco N9K-C93240YC-FX2=, 48 SFP28, 12 QSFP28, 1,2RU

Информация о коммутаторе Cisco N9K-C93240YC-FX2=

Cisco N9K-C93240YC-FX2= является запасным коммутатором с фиксированной оптической портовой конфигурацией. На серверной стороне он имеет 48 интерфейсов SFP28. Их скорости составляют 1, 10 и 25 Гбит/с. Ещё 12 портов QSFP28 обеспечивают соединения 40 и 100 Гбит/с. Компактный корпус занимает 1,2RU. Коммутационная ёмкость достигает 4,8 Тбит/с. Для 25G предусмотрены режимы FC-FEC и RS-FEC. Выбор коррекции ошибок согласуют с оптикой и удалённым интерфейсом. Шасси использует пять совместимых вентиляторных модулей. Для питания предусмотрено до двух установочных позиций. Запасная поставка относится к коммутатору без блоков питания, вентиляторов и комплекта принадлежностей. Подготовку к эксплуатации выполняют по согласованной конфигурации замены.

Функциональные возможности

Коммутатор позволяет поддерживать серверные линии SFP28 и высокоскоростную связь QSFP28 в компактном шасси. Для 25G-подключений выбирают подходящий профиль FEC с учётом используемой среды. VXLAN EVPN и другие сетевые функции применяют на квалифицированном выпуске ПО с соответствующими правами. Роли QSFP28-портов можно согласовать с требуемой конфигурацией топологии.

Технические особенности

• Серверные оптические порты: 48 SFP28 с режимами 1/10/25G
• Сторона высоких скоростей: 12 QSFP28 для 40/100G
• Ёмкость коммутации: До 4,8 Тбит/с
• Компактное стойковое исполнение: 1,2RU
• Коррекция ошибок для 25G: FC-FEC и RS-FEC по согласованному режиму
• Необходимое охлаждение: Пять совместимых вентиляторных модулей
• Места установки PSU: До двух
• Входная мощность AC, максимум: 708 Вт
• Геометрия корпуса В×Ш×Г: 53 × 439 × 591 мм
• Минимальный базовый NX-OS: 7.0(3)I7(3)

Совместимость с оборудованием

При замене Cisco N93240YC-FX2 сохраняют согласованные режимы серверных интерфейсов и параметры сетевой стороны. Оптику SFP28 для 1/10/25G и QSFP28 для 40/100G проверяют по квалификации конкретного выпуска ПО. Для NX-OS приведён базовый минимум 7.0(3)I7(3), а требуемый рабочий выпуск выбирают отдельно. Пять совместимых вентиляторных модулей и установленные PSU должны поддерживать единое направление воздуха.

Планирование установки

Размер места в стойке составляет 1,2RU, габариты шасси - 53 × 439 × 591 мм. Для сети AC указано типичное потребление 298 Вт и максимальное 708 Вт. Блоки питания и вентиляторы подбирают как элементы рабочей конфигурации, сохраняя подходящий воздушный тракт. Рабочий диапазон температуры составляет от 0 до +40 °C.

Комплектация

Cisco N9K-C93240YC-FX2= (Сиско) поставляется как один запасной коммутатор без PSU, вентиляторов и набора принадлежностей. Для запуска требуются совместимые элементы питания и охлаждения, согласованные со спецификацией системы. Трансиверы и кабели выбирают под реальные серверные и сетевые линии. При подготовке замены учитывают режимы FEC и используемое ПО.
