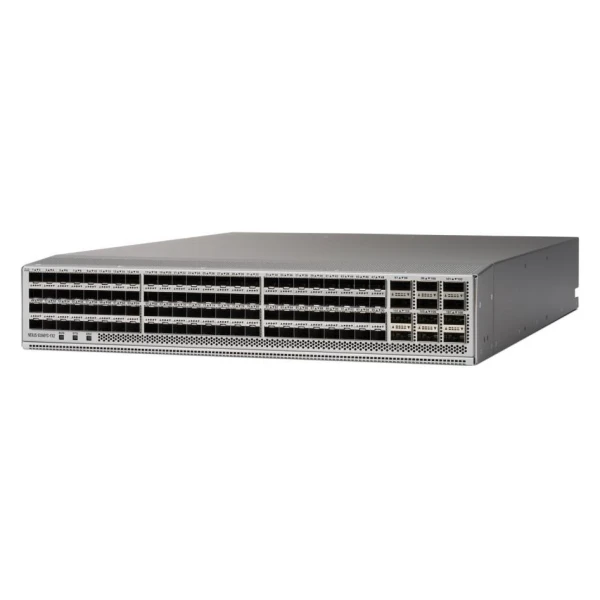

Коммутатор Cisco N9K-C93360YC-FX2, 96 SFP28, 12 QSFP28, 2RU

Информация о коммутаторе Cisco N9K-C93360YC-FX2

Cisco N9K-C93360YC-FX2 служит фиксированным коммутатором высокой плотности для центра обработки данных. Он предоставляет 96 портов SFP28. Эти интерфейсы поддерживают скорости 1, 10 и 25 Гбит/с. Ещё 12 портов QSFP28 предназначены для соединений 40 и 100 Гбит/с. Такая комбинация позволяет объединять серверные подключения и скоростные межкоммутаторные линии. Корпус занимает две стойковые единицы. Коммутационная ёмкость достигает 7,2 Тбит/с. В системной архитектуре предусмотрен буфер 40 МБ. Для сетевого управления имеются RJ45 и SFP. Охлаждение обеспечивают три вентиляторных модуля. Тип питания согласуют с доступной инфраструктурой площадки. Программный режим NX-OS либо ACI выбирают вместе с требуемыми сетевыми функциями.

Функциональные возможности

Модель позволяет сосредоточить большое число оптических серверных интерфейсов в одной стойковой позиции. Для связей с другими коммутаторами используются высокоскоростные QSFP28-порты. Механизмы vPC, маршрутизации и VXLAN EVPN применяют в поддерживаемой программной и лицензионной конфигурации. Возможности Fibre Channel и FCoE NPV согласуют отдельно для конвергентного сценария.

Технические особенности

• Серверная сторона: 96 SFP28, режимы 1/10/25G
• Высокоскоростные соединения: 12 QSFP28, режимы 40/100G
• Коммутационная ёмкость: До 7,2 Тбит/с
• Высота размещения: 2RU
• Объём системной памяти: До 24 ГБ
• Буфер передачи: 40 МБ
• Выделенные интерфейсы управления: RJ45 и SFP
• Охлаждение рабочей платформы: Три вентиляторных модуля
• Места установки питания: Два слота, тип модулей по конфигурации
• Предельное потребление от AC: 900 Вт

Совместимость с оборудованием

Серверные линии подключают через квалифицированную оптику SFP28 или подходящие кабельные сборки на выбранной скорости. Для портов 97–108 предусмотрены варианты breakout 4×10G или 4×25G с согласованным кабелем и режимом ПО. Базовый минимум NX-OS составляет 9.3(1); выбранный рабочий выпуск проверяют по требуемому набору функций. Установленные блоки питания и вентиляторы должны поддерживать одно направление воздушного потока.

Планирование установки

Для размещения нужен участок стойки 2RU с подходящим воздушным трактом. Электропитание выбирают среди квалифицированных вариантов AC, DC или HVAC/HVDC для этой модели. Типичное потребление от AC-сети составляет 404 Вт, максимальное - 900 Вт. Номинал выбранного блока питания и допустимую нагрузку его исполнения учитывают отдельно от этих значений.

Комплектация

Позиция Cisco N9K-C93360YC-FX2 (Сиско) относится к одному фиксированному коммутатору с 96 серверными портами и 12 QSFP28. Набор модулей питания и охлаждения определяют в заказной спецификации; в рабочем шасси используются три вентиляторных модуля. Оптику и линии подключения выбирают под фактическую серверную и сетевую схему. Дополнительные программные права согласуются с проектом фабрики.
